ryazanovpavel69

1М95 станок токарно-винторезный комбинированный

14 сообщений в этой теме

Будем знакомиться, у кого такой монстрик в сарае живет?


Разработчик и изготовитель токарно-винторезного станка 1М95 - Алма-Атинский станкостроительный завод, основанный в 1932 году как чугунолитейный завод № 1 областного отдела легкой промышленности.

С апреля 1942 года после объединения с литейно-механическим заводом "20 лет Октября”, эвакуированным из Луганска, стал называться Алма-Атинским механическим заводом N21 им. 20-летия Октября Наркомата среднего машиностроения СССР.

В 1945 году переименован в Алма-Атинскии станкостроительный завод им. 20-летия Октября.



1М95 станок токарно-винторезный комбинированный. Назначение и область применения

Универсальный комбинированный токарно-винторезный станок 1М95 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Комбинированный станок модели 1М95 предназначен для работы в передвижных и стационарных мастерских.

Токарный станок модели 1м95 производился с 1966 года, снят с производства в 1977 году и заменен более совершенной моделью 1Д95.

Станок состоит из 2-х основных агрегатов:

токарно-фрезерного

сверлильного

каждый с самостоятельным приводом.

Благодаря переменной высоте центров и наличию ряда специальных приспособлений: долбежного, вертикально и горизонтально фрезерных, заточного достигается универсальность станка. На нем можно выполнять токарные, фрезерные, сверлильные, расточные, долбежные работы и нарезание резьб: метрической, дюймовой, модульной и питчевой; а также выполнять простейшие заточные работы. Заточное приспособление рекомендуется устанавливать отдельно от станка.

Станок сертифицирован на соответствие требованиям безопасности.

Исполнение и категория размещения станков в части условий эксплуатации — УХЛ4 по ГОСТ 15150-69 (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).

Класс точности станков — Н по ГОСТ 8—82Е.



Комбинированный станок с переменной высотой центров от 235 до 355 мм выполняется с расстоянием между центрами 1000 мм.

Станина станка коробчатой формы с поперечными ребрами имеет две призматические направляющие. Передняя направляющая служит для передвижения каретки, задняя — перемещения задней бабки.

Станина устанавливается на две пустотелые тумбы. В левой тумбе смонтирован электродвигатель главного движения.

Коробка скоростей крепится и может передвигаться по вертикальным направляющим стойки, прикрепленной к левой головной части станины. Движение коробки скоростей передается от индивидуального электромотора, помещенного в левой тумбе станка, через клиноременную передачу.

Внутри коробки движение идет через валик фрикциона и шестеренный механизм к шпинделю и цепи подач. Переключением соответствующих рукояток коробки скоростей предоставляется возможность получить 6 различных скоростей вращения шпинделя при прямом вращении электродвигателя и 6 скоростей при обратном вращении.

Все шестерни выполнены из углеродистой стали с соответствующей термообработкой. Во избежание поломки зубцов шестерен не следует производить изменение скорости шпинделя на ходу. Пуск, останов и включение обратного хода производится рукояткой 14 (см. схему управления), управляющей фрикционной пластической муфтой.

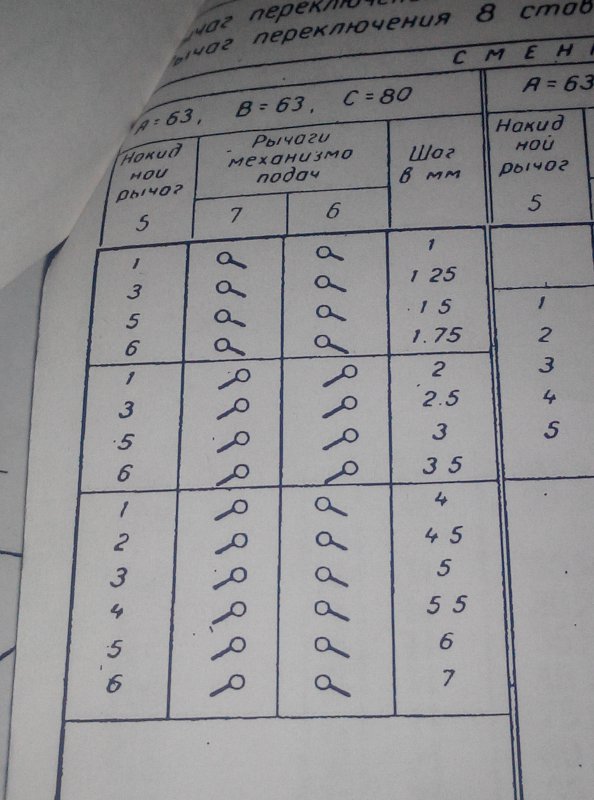

Коробка подачи получает движение от коробки скоростей через сменные шестерни приклона. Механизм коробки подач дает возможность получить необходимые подачи и следующие виды резьб:

метрические

дюймовые

модульные

питчевые



Суппорт, благодаря крестовой конструкции, имеет возможность перемещаться в продольном направлении по направляющим станины и в поперечном по направляющим каретки. Оба эти перемещения могут быть осуществлены как от механического привода с реверсом, так и от руки. Кроме того верхняя часть суппорта, несущая на себе 4-х гранную резцовую головку имеет независимое ручное продольное перемещение по направляющим средней поворотной части суппорта, которая может поворачиваться на 45° в ту и другую сторону. Задняя бабка крепится к задней стойке, по которой она может перемещаться в вертикальной плоскости. Вертикальное перемещение осуществляется винтом.

При точении конуса корпус задней бабки перемещается в поперечном направлении.

Сверлильный агрегат установлен на стойке передней бабки, имеет отдельный привод и может работать независимо от токарно-фрезерного агрегата.



Охлаждение

Подача охлаждающей жидкости из эмульсионного бака, расположенного под корытом к месту резания осуществляется электронасосом, производительностью 22 л в минуту.

Патроны

Станок снабжен 3-х кулачковым самоцентрирующим патроном диаметром 250 мм; 4-х кулачковым патроном и поводковой планшайбой. Патроны, посредством фланцев, и поводковая планшайба навертываются на резьбу шпинделя до упора.

Люнеты

К станку прилагаются два люнета: подвижный и неподвижный.



Смазка механизма передней бабки осуществляется за счет масляной ванны. Разбрызгиванием масло попадает в лоток, откуда происходит смазка переднего подшипника. Кроме того, задний подшипник шпинделя получает дополнительную смазку, заливкой через специальную пробку. Смазка механизма коробки подач осуществляется за счет масляной ванны. Смазка механизма фартука, направляющих каретки и суппорта осуществляется централизованным путем от плунжерного насоса, установленного в фартуке.

Все остальные места, нуждающиеся в смазке, имеют ручную смазку от отдельных масленок согласно схеме смазки.



Технические характеристики станка 1М95

Наименование параметра1М951Д951Е95

Основные параметры

Класс точности по ГОСТ 8-82ННН

Наибольший диаметр заготовки над станиной, мм500400400

Наибольший диаметр заготовки над выемкой станины (по заказу), мм-550570

Наибольший диаметр заготовки над суппортом, мм420210210

Высота центров над направляющими станины, мм235..355210210

Высота оси шпинделя над суппорт-столом, мм125..245

Наибольшая длина заготовки (РМЦ), мм100010001000

Наибольшая длина обтачивания, мм820950950

Наибольшая масса заготовки в патроне, кг

Наибольшая масса заготовки в центрах, кг100

Передняя бабка

Наибольшее вертикальное перемещение передней бабки, мм120нетнет

Шпиндель

Диаметр сквозного отверстия в шпинделе, мм355252

Наибольший диаметр прутка, мм325050

Число ступеней частот прямого вращения шпинделя121616

Частота прямого вращения шпинделя, об/мин28..125016..125020..1600

Число ступеней частот обратного вращения шпинделя121616

Частота обратного вращения шпинделя, об/мин28..125016..125020..1600

Размер внутреннего конуса в шпинделе№5Морзе 6Морзе 6

Конец шпинделя по ГОСТ 12593-726К6К

Торможение шпинделянетЭлектрическоеЭлектрическое

Суппорт-стол. Подачи

Размеры рабочей поверхности стола, мм280 х 700

Наибольшее продольное перемещение каретки суппорта, мм820950950

Наибольшее поперечное перемещение суппорта, мм320300275

Наибольшее поперечное перемещение верхнего суппорта (резцовые салазки), мм110100130

Число ступеней продольных/ поперечных подач24/ 2416/ 1648/ 48

Пределы скорости продольных подач, мм/об0,13..1,870,0028..0,0780,03..4,21

Пределы скорости поперечных подач, мм/об0,072..1,0160,0014..0,0390,015..2,1

Скорость быстрых перемещений суппорта, продольных/ поперечных, м/миннет4/ 24/ 2

Продольное перемещение на одно деление лимба, мм1,0

Продольное перемещение на одно деление нониуса, мм

Поперечное перемещение суппорта на одно деление лимба, мм0,05

Перемещение резцовых салазок на одно деление лимба, мм0,050,050,05

Количество нарезаемых резьб метрических231826

Пределы шагов нарезаемых резьб метрических, мм1..120,5..140,5..56

Количество нарезаемых резьб дюймовых243539

Пределы шагов нарезаемых резьб дюймовых3..2860..3,556..0,5

Количество нарезаемых резьб модульных131822

Пределы шагов нарезаемых резьб модульных0,25..350,5..70,5..28

Количество нарезаемых резьб питчевых243532

Пределы шагов нарезаемых резьб питчевых8..11256..2,0

Предохранитель от перегрузкиесть

Блокировка продольных и поперечных подачесть

Выключающие продольные упорынет

Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не болееRa 2.0

Задняя бабка

Наибольшая длина перемещения задней бабки вдоль станины, мм820

Наибольшая длина вертикального перемещения задней бабки, мм120нетнет

Наибольшая длина перемещения пиноли задней бабки, мм165120120

Наибольшее перемещение задней бабки, мм±20

Размер внутреннего конуса№4Морзе 4Морзе 5

Сверлильный агрегат

Наибольший диаметр сверления, мм2525

Наибольший ход шпинделя, мм8080

Вылет оси сверлильного шпинделя, мм210210

Диаметр сверлильного стола, мм320280 х 280

Вертикальное перемещение сверлильного стола, мм465

Размер внутреннего конуса сверлильного шпинделя№3Морзе 3

Расстояние от конца шпинделя до сверлильного стола, мм40..540400

Количество скоростей шпинделя6

Частота прямого вращения шпинделя, об/мин11..78

Вертикально-фрезерная головка

Вылет оси шпинделя фрезерной головки, мм380

Расстояние от конца шпинделя до суппорт-стола, мм120..240

Наибольшее продольное перемещение суппорт-стола, мм320

Размер внутреннего конуса фрезерной головки№3

Шлифовальное приспособление

Диаметр шлифуемой заготовки при наружном шлифовании , мм25..21020..210

Диаметр шлифуемой заготовки при внутреннем шлифовании , мм30..30030..300

Частота вращения шпинделя при наружном шлифовании , мм44004400

Частота вращения шпинделя при внутреннем шлифовании , мм1100011000

Долбежное приспособление

Длина хода долбяка, мм100

Вылет суппорта долбяка, мм310

Наибольшая высота долбления, мм80

Наибольшая длина долбления, мм280

Наибольшая ширина хода долбления, мм320

Электрооборудование

Количество электродвигателей на станке46

Электродвигатель главного привода, кВт445,5

Электродвигатель привода ускоренных перемещений, кВт-0,40,55

Электродвигатель привода сверлильного агрегата, кВт1,11,11,1

Электродвигатель заточного приспособления , кВт0,80,750,75

Электродвигатель шлифовального приспособления , кВт-0,270,27

Электродвигатель насоса охлаждения, кВт0,120,1250,125

Суммарная мощность, кВт

Габариты и масса станка

Габариты станка (длина ширина высота) (РМЦ 1000), мм2750 х 1255 х 16703000 х 1200 х 16103000 х 1200 х 1640

Масса станка (РМЦ 1000), кг217020302475

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вы сами читали что написали?

В 09.01.2017 в 02:13, ryazanovpavel69 сказал:

Масса станка (РМЦ 1000), кг217020302475

это сколько кг? и т.д. пересмотрите пост и исправьте числа на правильные а пост реально полезный как и тема.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#10683 Опубликовано: (изменено)

В 09.01.2017 в 02:13, ryazanovpavel69 сказал:



Количество электродвигателей на станке46

Электродвигатель главного привода, кВт445,5



тут еще ярче данные, а ввобще жил у меня в гараже подобный 1Е95 (колхозный Франкинштейн), только точилку ему до меня ампутировали.

Изменено пользователем freewolf
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут все просто - форум не поддерживает таблицы, поэтому рвет данные. Читать надо как 2170 ; 2030 и 2475 для станка в разных комплектациях. К редактированию своих старых постов у меня нет длступа. Надо будет с админами насчет справки общаться - попытаемся просто  іpg  с табличкой ттх вместо текста вставить.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 19.01.2017 в 07:57, freewolf сказал:

тут еще ярче данные, а ввобще жил у меня в гараже подобный 1Е95 (колхозный Франкинштейн), только точилку ему до меня ампутировали.

Интересны ваши впечатления от этого станка

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

  Отличный станок,что еще можно сказать о 16к20 с бонусами. Из недостатков конкретно сыроватая станина (видать казахи в чугуний олово подмешивали :) - что и стало причиною продажи, хотя на мой век я так думаю ее еще бы хватило), очень радовала сверлилка. Новый хозяин вполне доволен станком (реставрируют и переделывают карданы). Также не могу не отметить главный двигатель на 5,5 кило- который прекрасно трудился на одной фазе.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Очень нравится этот станок подкупает своей универсальностью что в условиях штучного производства и малых площадей реально идеальный вариант.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вполне с Вами согласен

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С точностью на нем беда, но тут грех предьявлять претензии - достался в весьма замученном состоянии - старый хозяин на нем МАЗовские диски протачивал, о чем там говорить? А цена приведения станка (только по направляющим) к паспортным данным вылазит в сумму покупки относительно свежего "Кашки". Посему эксплуатирую так как есть, и собираю на еще один станок для специфических точных работ. как накоплю, влуплю на казаха 4-х кулачковый патрон да буду  на не шибко критичных "грубых работах" юзать.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 19.01.2017 в 07:57, freewolf сказал:

 жил у меня в гараже подобный 1Е95 (колхозный Франкинштейн), только точилку ему до меня ампутировали.



5 часов назад, Harmix сказал:

Интересны ваши впечатления от этого станка



 я о 1Е95 говорил :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, ryazanovpavel69 сказал:

С точностью на нем беда, но тут грех предьявлять претензии - достался в весьма замученном состоянии - старый хозяин на нем МАЗовские диски протачивал, о чем там говорить? А цена приведения станка (только по направляющим) к паспортным данным вылазит в сумму покупки относительно свежего "Кашки". Посему эксплуатирую так как есть, и собираю на еще один станок для специфических точных работ. как накоплю, влуплю на казаха 4-х кулачковый патрон да буду  на не шибко критичных "грубых работах" юзать.

фото своего красавца скиньте сюда поглазеть))

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фото как-то не сподобился - он целиком в кадр из-за моего бардачка гаражного толком не влазит. Видео есть













Изменено пользователем ryazanovpavel69
1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вот то, что я к нему вместо родной сверлилки присобачил:







0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

добрий вечір а в мене ще універсальніший ніж 1м95 це 1а95 була створена тема .станок можна використовувати як вертикальний фрезер
