Краткая эволюция электронных штангенциркулей Mitutoyo

[Maple 756]

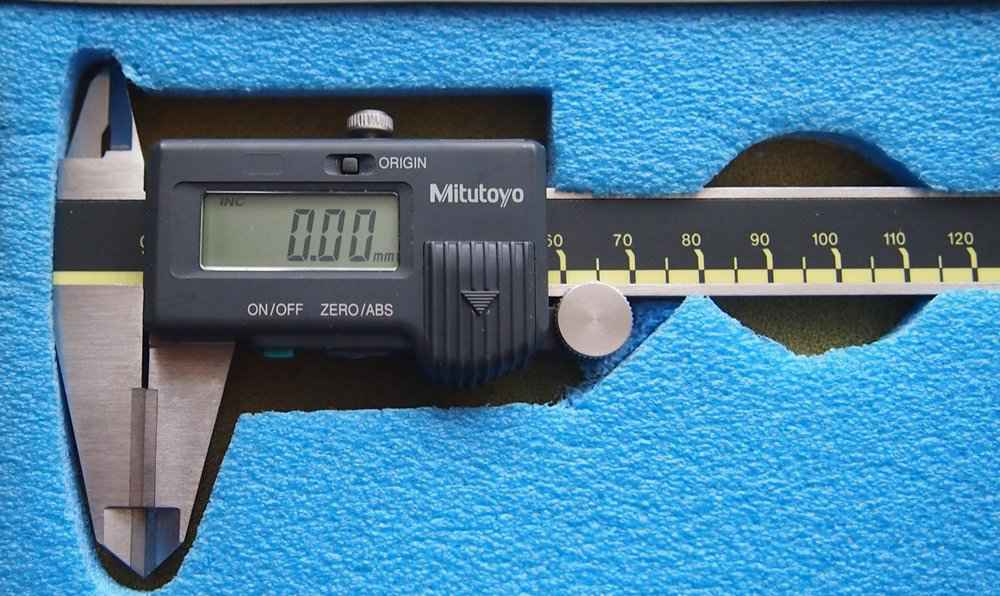

Попался один штангенциркуль, внесу уточнение в ранее изложенное.

В посте 151118 я написал, что пластиковый шильдик толщиной 0,3 мм, вместо пленочного на предыдущих моделях, появился на модели поколения 500-196-20.

Держу в руках модель 500-196 с пластиковым шильдиком. Получается, что такой шильдик появился раньше и модель 500-196 (возможно, другие ее ровесники тоже) выпускалась и со старым и с новым.





[Maple 756]

Знову екзотика.

Нарешті потрапив до моїх рук цікавий ШЦ електронно-механічної модифікації, а саме штангенциркуль з контрольованим зусиллям. Використовується для вимірювання розмірів деталей з НЕ твердих матеріалів та деталей, які легко деформуються.

Модель 573-291-10. Електронна частина повторює моделі покоління 500-171. Паз для глибиноміра та сам глибиномір відсутні.

Губка, яка є нерухомою у звичайних ШЦ, зроблена рухомою на невелику амплітуду та з'єднана з механічним стрілочним пристроєм контролю зусилля.

Бонусом – порт для виводу даних.

Небайдужі до колекціонування чіпмейкери неодмінно звернуть увагу на серійний номер цього екземпляру.

[Dim 57]

3 минуты назад, Maple сказал:

Знову екзотика.

[alezzz 4]

Цікава і корисна тема. Подяка автору

[Maple 756]

ШЦ я не зустрічав, але точно колись бачив напис Mitutoyo "UK made".

А от що то було, не пам'ятаю. Здається, щось додаткове, або стійка для індикаторів, або якась оправка.

[Maple 756]

Мені такі не попадались.

[Maple 756]

Випала нагода доповнити свої дописи про ШЦ Mitutoyo.

У пості #176395 і трохи нижче я вже торкався теми, коли "зубри" випускають свій інструмент обмеженими партіями під іншими брендами.

До моїх рук знову попав приклад такої кооперації.

Mitutoyo випустив партію своїх ШЦ для німецького бренду «Garant».

Інша кольорова гама, інструкція тільки німецькою, сертифікація зроблена в Німеччині, решта – все той же старий добрий Mitutoyo, навіть батарейка Seizaiken та сама.

(поїде в Барахолку, бо зараз, нажаль,  стало важче колекцінувати).





[Maple 756]

Ще один приклад стороннього брендування. На цей раз SPI.

SPI – Swiss Precision Instruments.

В минулому столітті випускала доволі якісний та цікавий інструмент, зараз знаходиться на рівні непоганого Китаю.

Повністю повторює мою улюблену, тепер вже вінтажну  модель 500-171.

На відміну від неї має трохи інший колір корпусу та круглий щуп глибиноміра. Серійний номер менше двох сотен, ймовірно, тираж був невеликим, а може просто такий попався. В даному випадку, не принципово.

Мабуть, залишу собі, як резервний, бо продати, як Mitutoyo буде важко.

[Maple 756]

Трохи не ШЦ, але запощу.

Знову стороннє брендування, хоч і не зовсім, напис «by Mitutoyo» на шильдику присутній.

Що це за «Ocean» та SSK  - поняття не маю. Зовні  повторює модель 700-118, електроніка та механіка, ймовірно, однакові. Але є й відмінності.

Важіль чорного кольору, на скобі присутня виборка, як на наступній моделі 700-118-20.

Такий ось перехідний «гибрид».



[softm 2 507]

Вижу, что знакомый ...



[Maple 756]

Девайса у мене в наявності для порівняння не було, але фото того, що проходило через руки,  я залишаю

[softm 2 507]

[Maple 756]

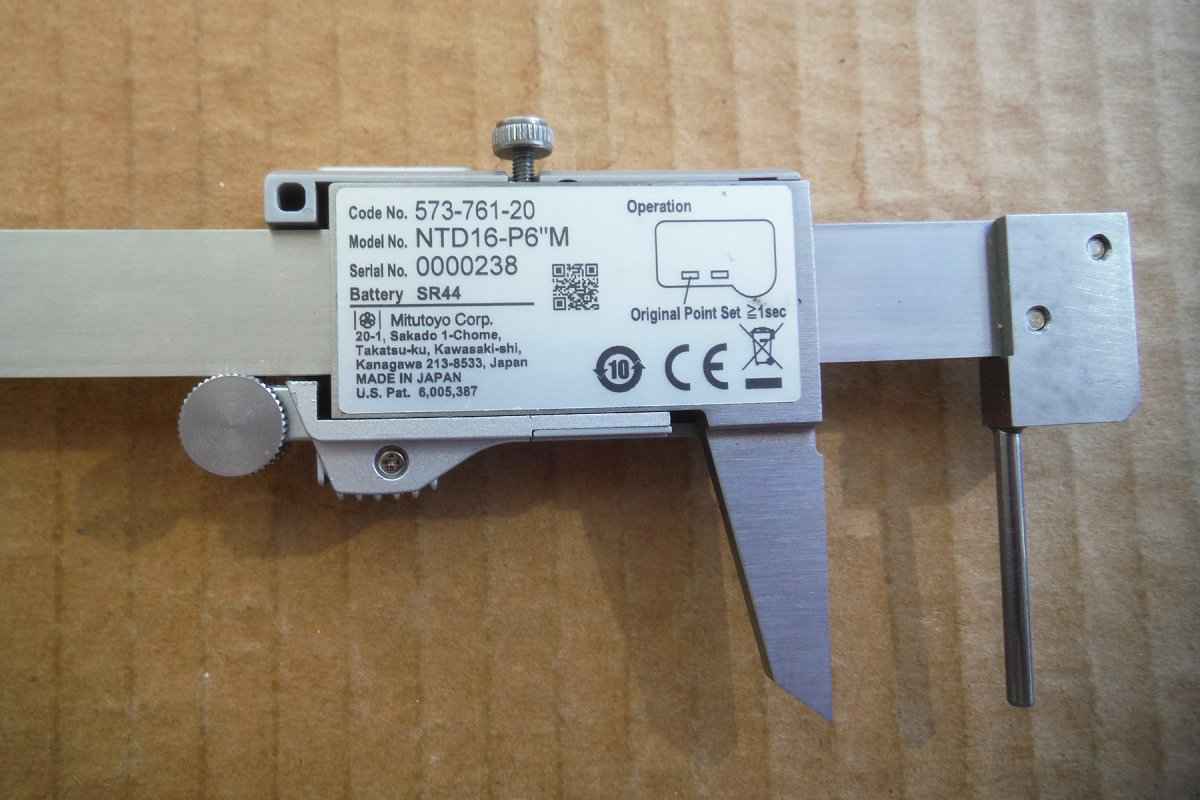

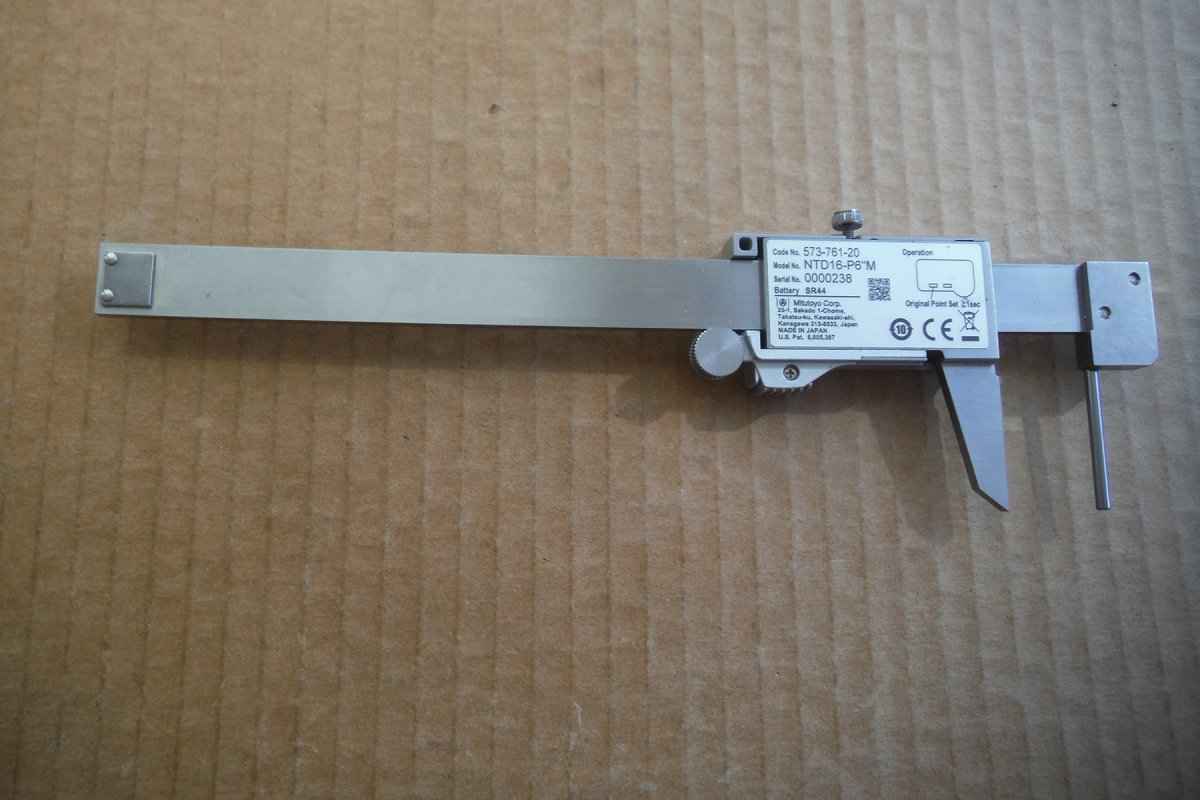

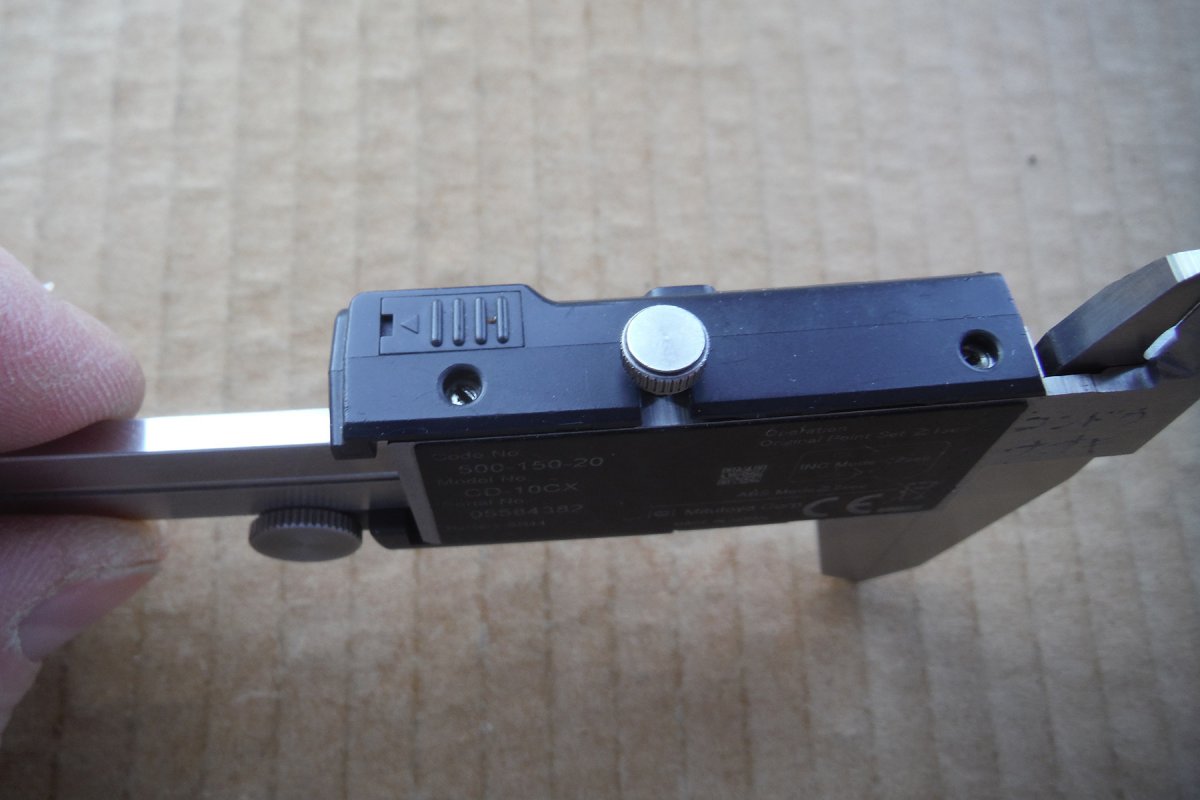

В пості #150896 я наводив приклад не частого ШЦ з рухомою губкою. Ось ще один екземпляр іншого покоління.

Так званий offset caliper.



Номера цих моделей у Mitutoyo починаються на 573, а далі залежить від покоління, довжини, одиниць виміру, наявності порту, фрикційного колеса тощо.





[Maple 756]

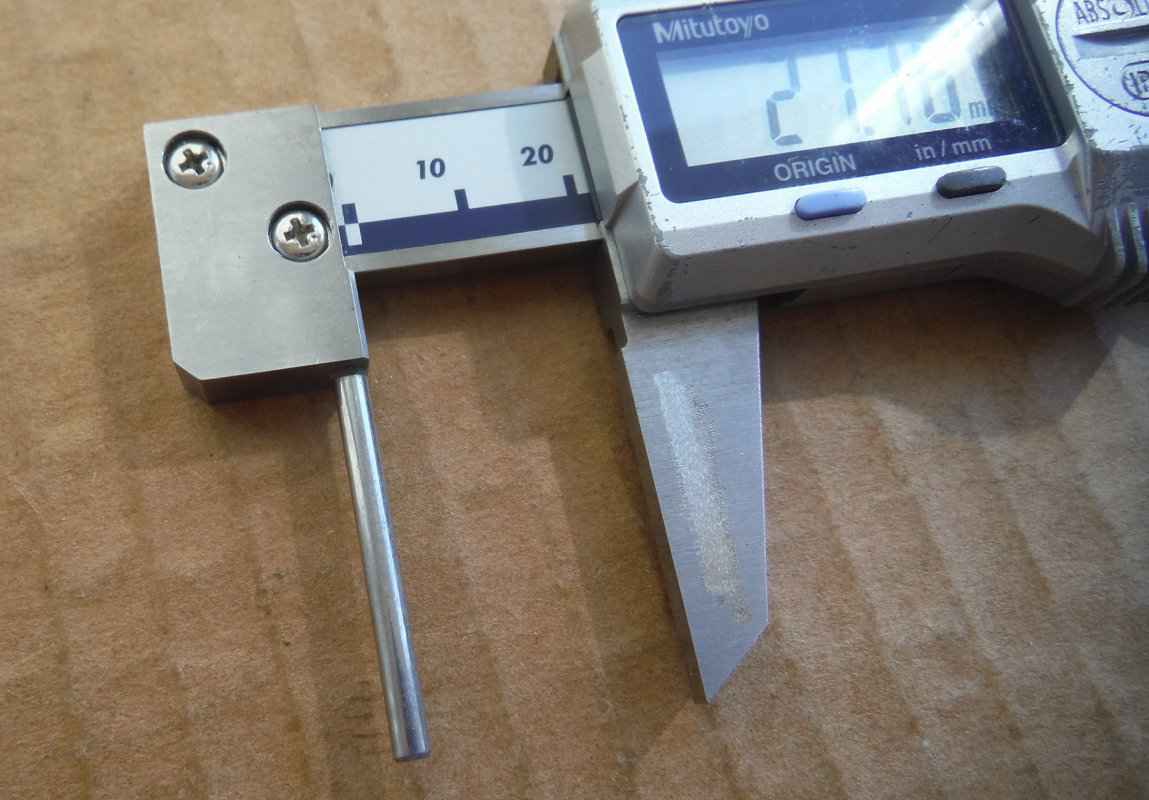

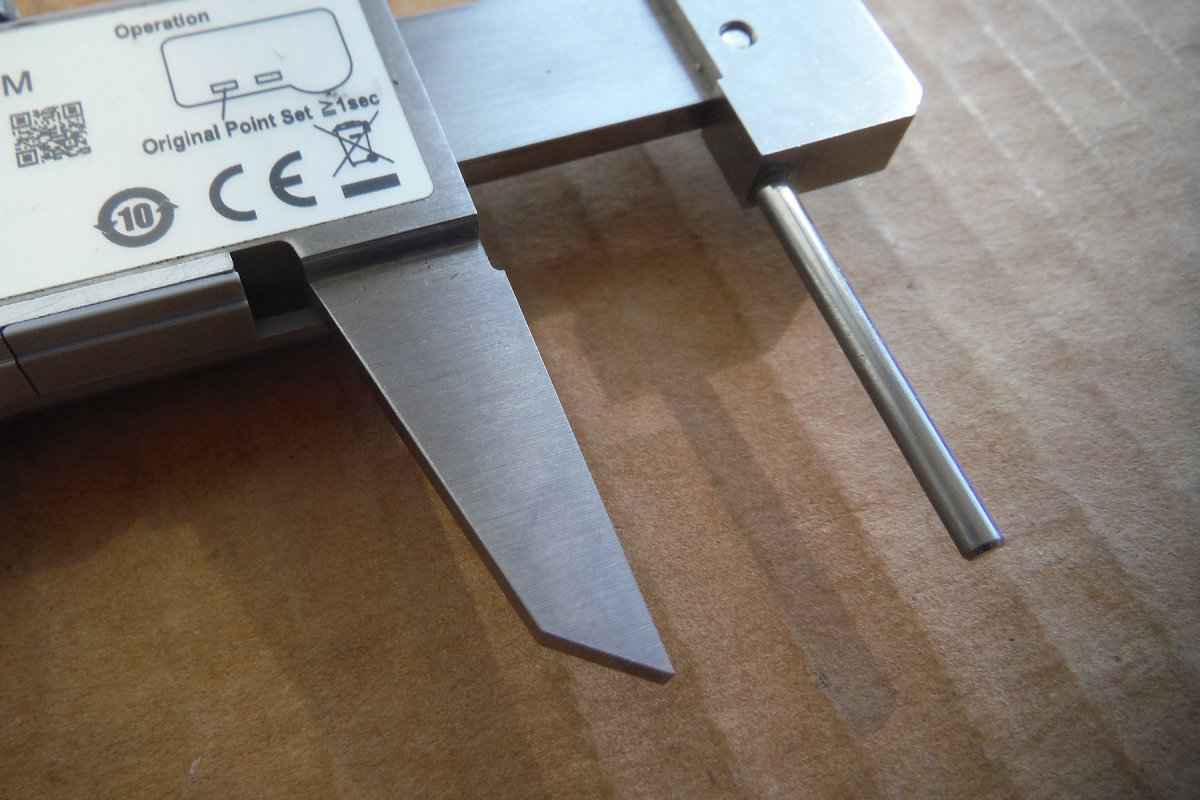

На базі таких моделей можна зустріти специфічні вимірювальні пристрої кустарного або зовсім не кустарного виробництва (такий собі «внутрізавод»)

Ось приклад, виконаний на високому технологічному рівні.





[Maple 756]

Вітаю!

Хочу дещо доповнити свої матеріали модифікаціями, які не відносяться до поколінь, бо мають однакову електроніку, а проходять крізь покоління майже незмінними.

Давно мені в руки не попадались, а тут випала нагода.

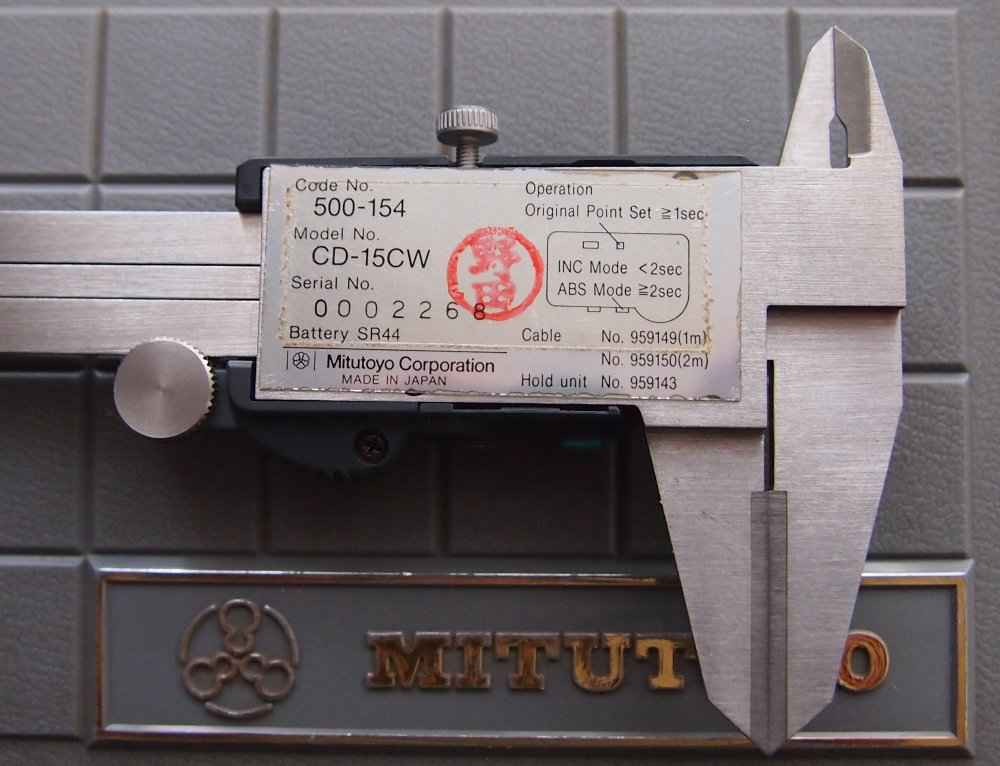

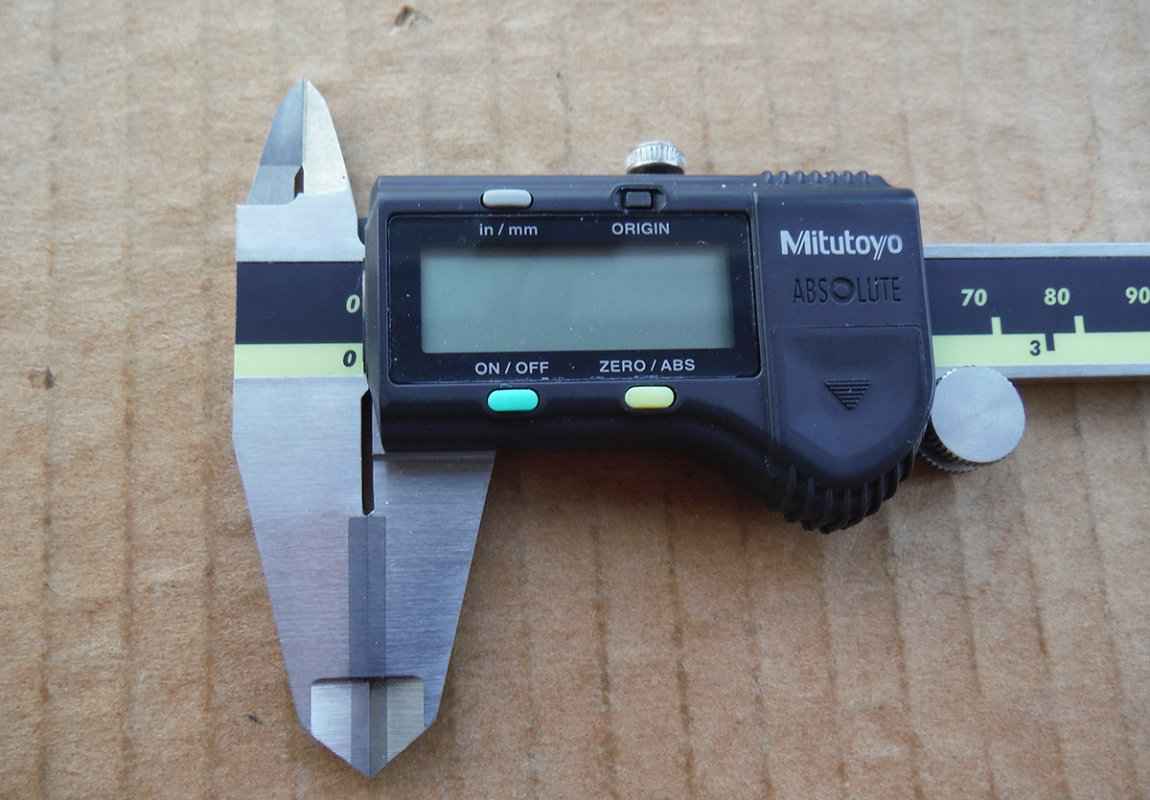

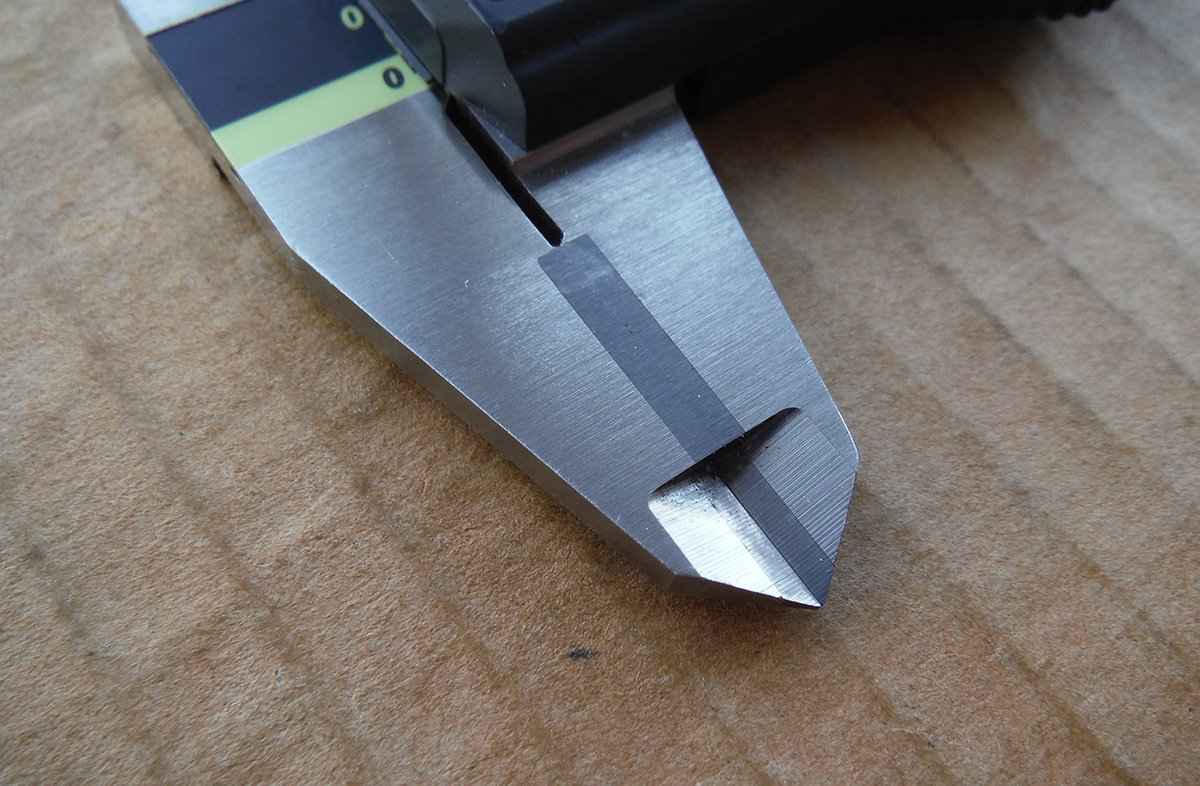

ШЦ з твердосплавними напайками на губках. Наступні фото взяти з Барахолки, з люб’язного дозволу автора Анатолія (ака @tosi).





В даному випадку модифікація з твердосплавом тільки на губках для вимірювання зовнішніх розмірів. Такі моделі мають в назві літеру W.

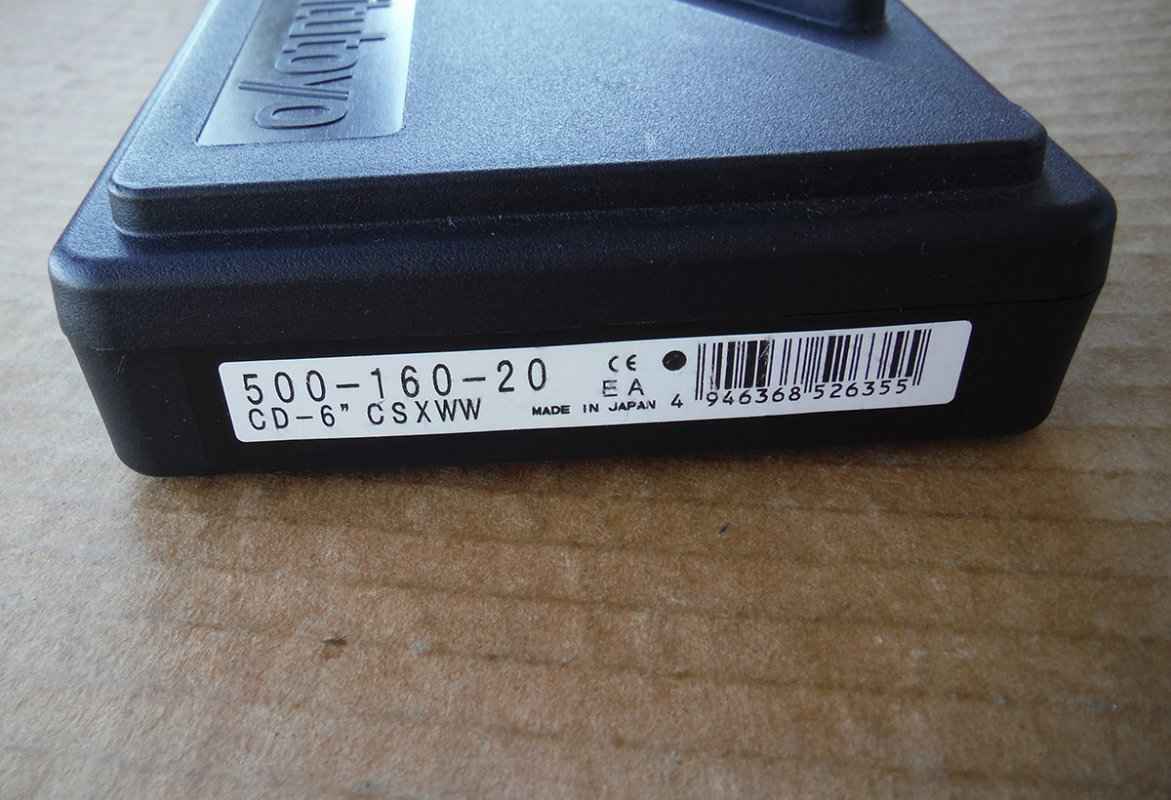

Модифікації з ТС на обох парах губок мають в назві літери WW.

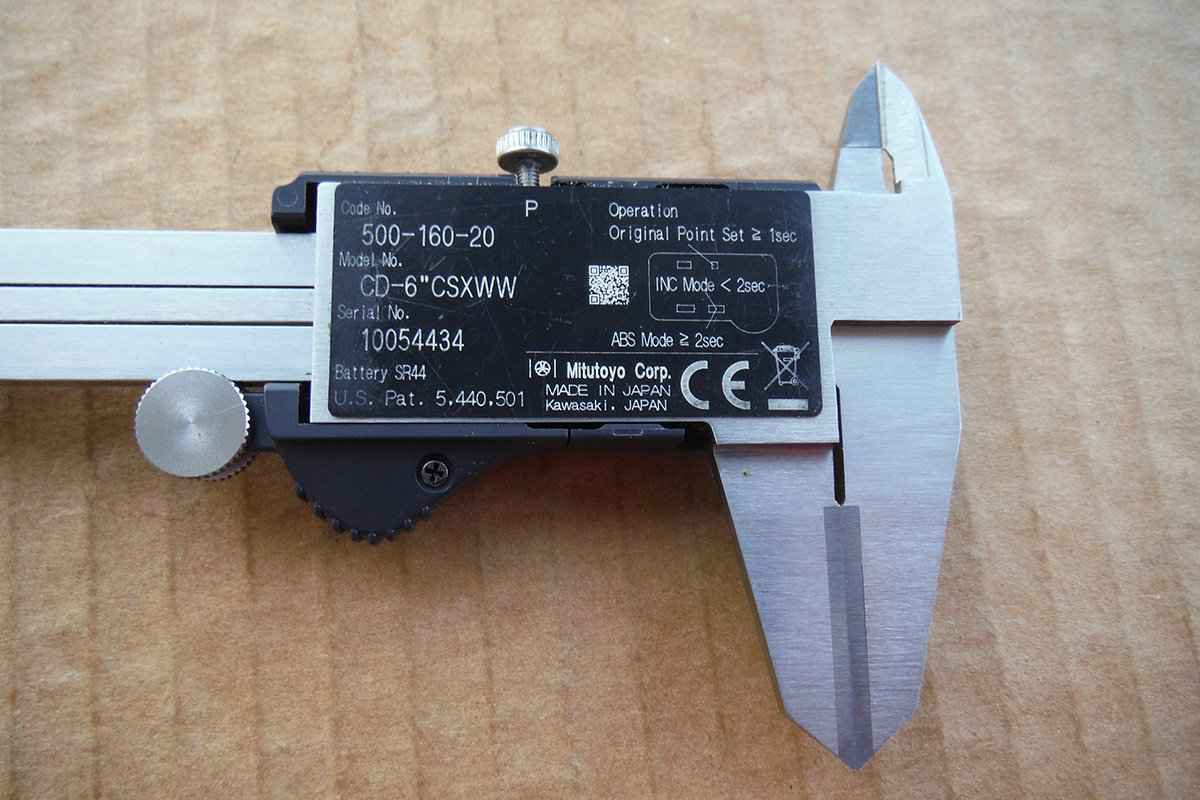

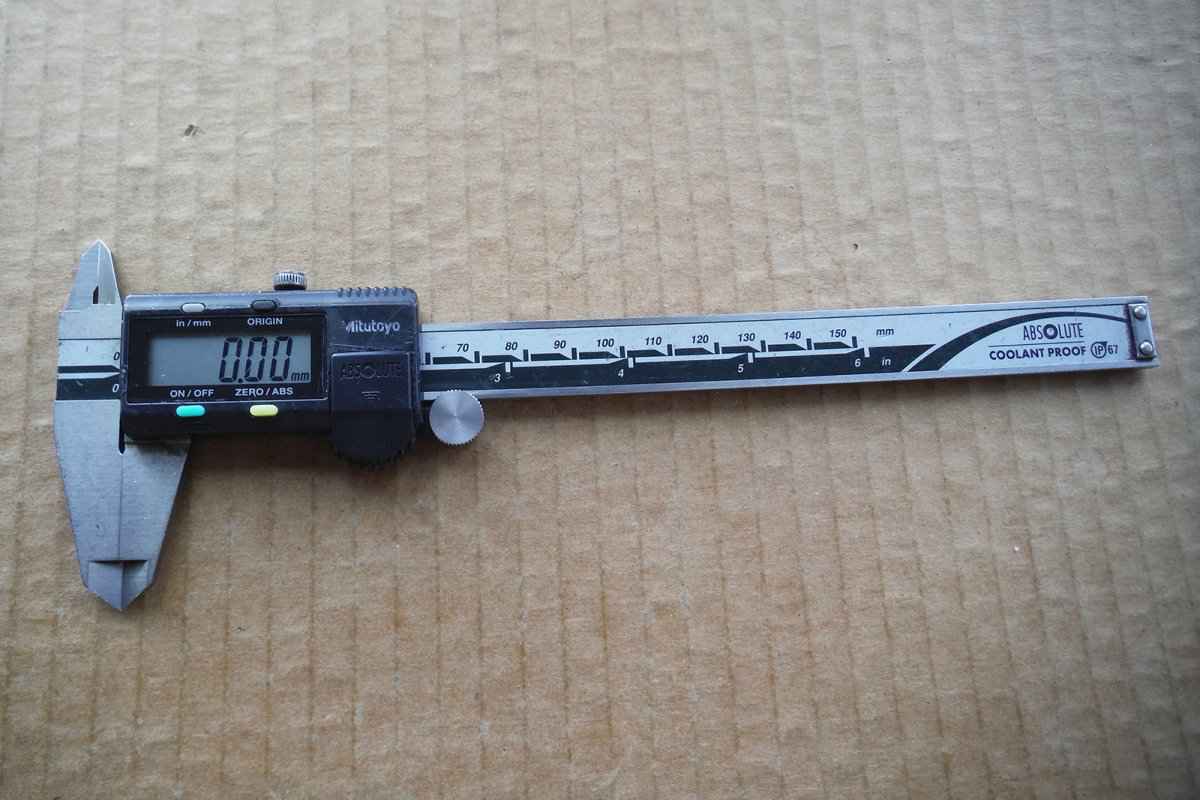

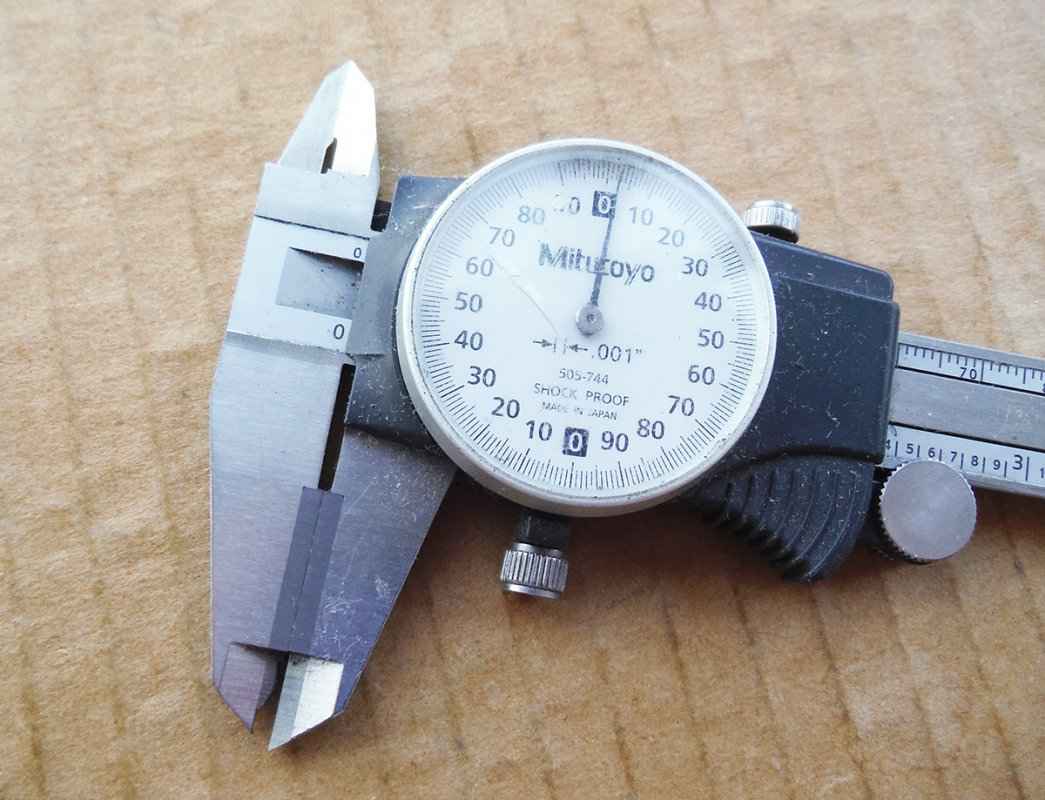

Ось з наявного вже з моїх:



І W, і WW модифікації випускались і зустрічаються в набагато меншій кількості (мінімум на порядок). Ціна нових може перевищувати ціну звичайних втричі, а б/в, як повезе.

Попри перевагу в зносостійкості, ці модифікації мають і цілком зрозумілі недоліки. З ними треба бути набагато обережнішим, бо будь-які незначні ударні чи бокові навантаження, які на звичайних не викликають істотних пошкоджень, на цих можуть бути фатальними.

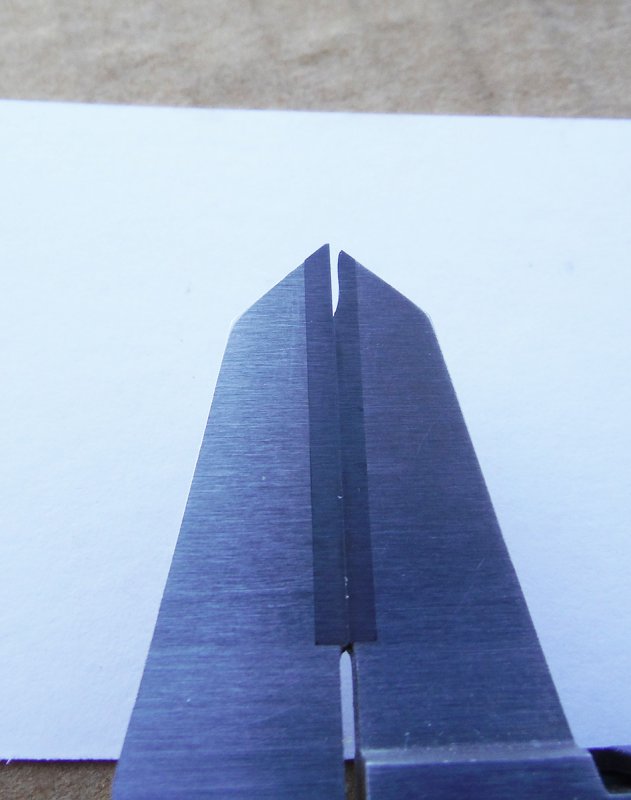

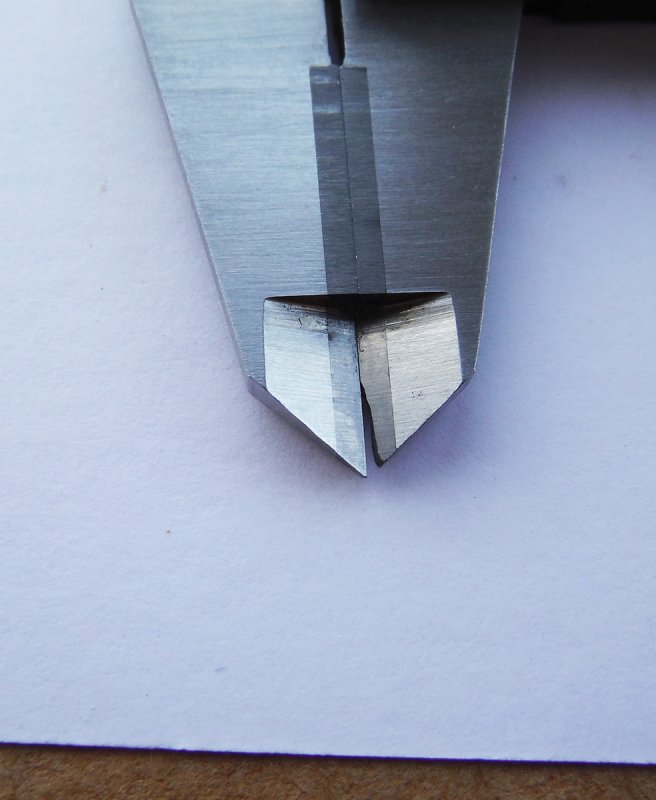

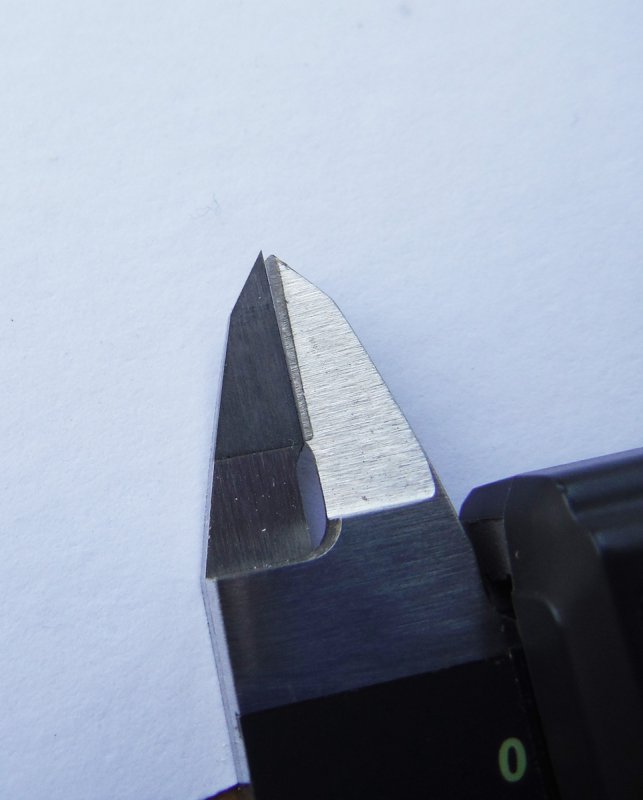

Як мінімум невеличкий скол на самих тонких частинах:

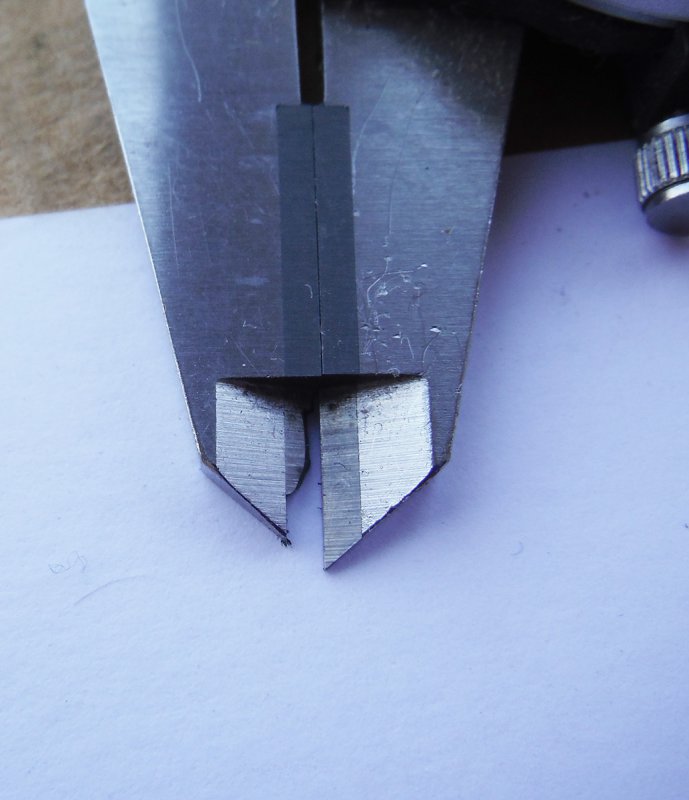

Гірше -  істотне і невиліковне пошкодження, як на фото нижче.



[Maple 756]

Вітаю! Знову трохи екзотики, тобто ШЦ спеціального призначення.

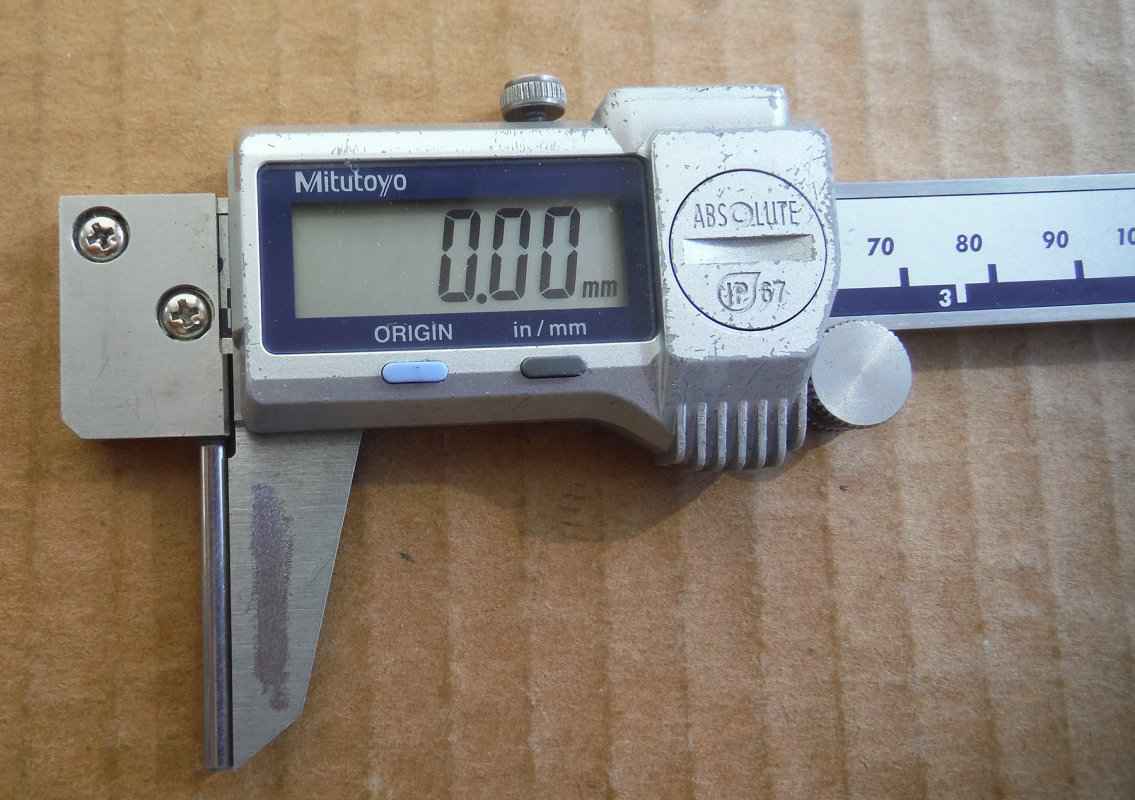

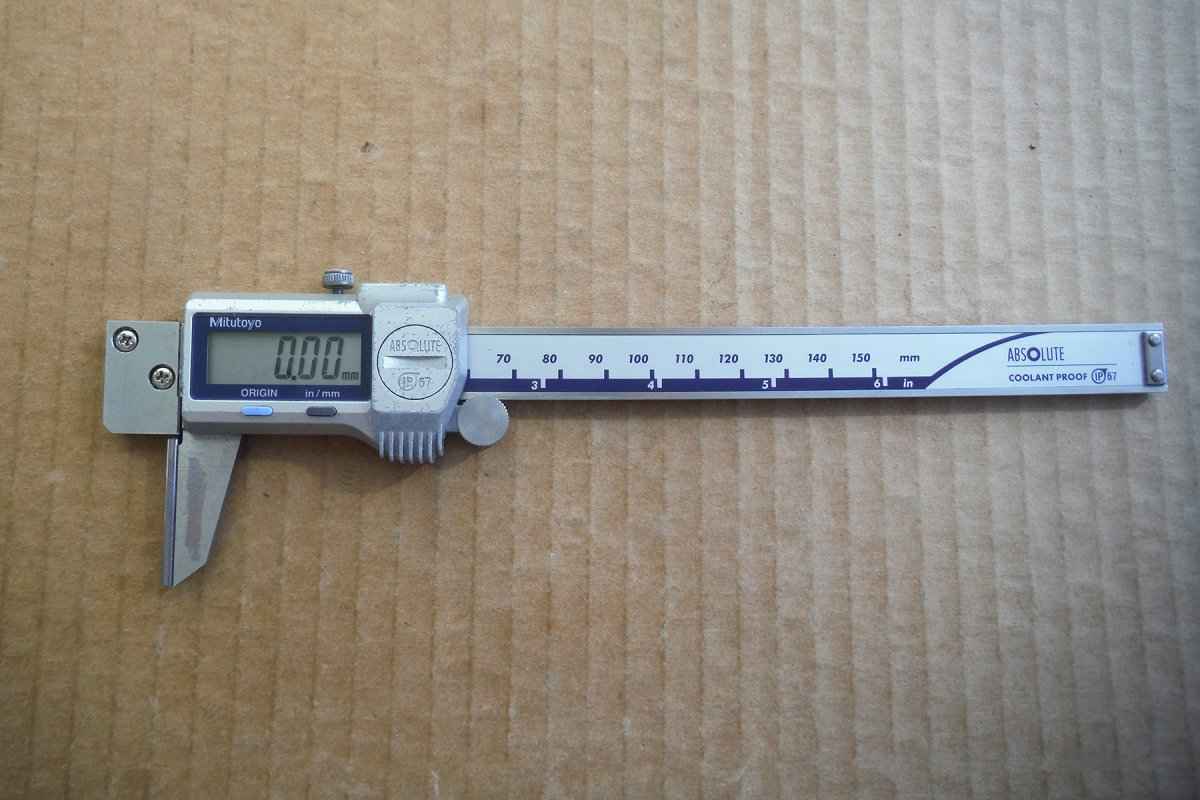

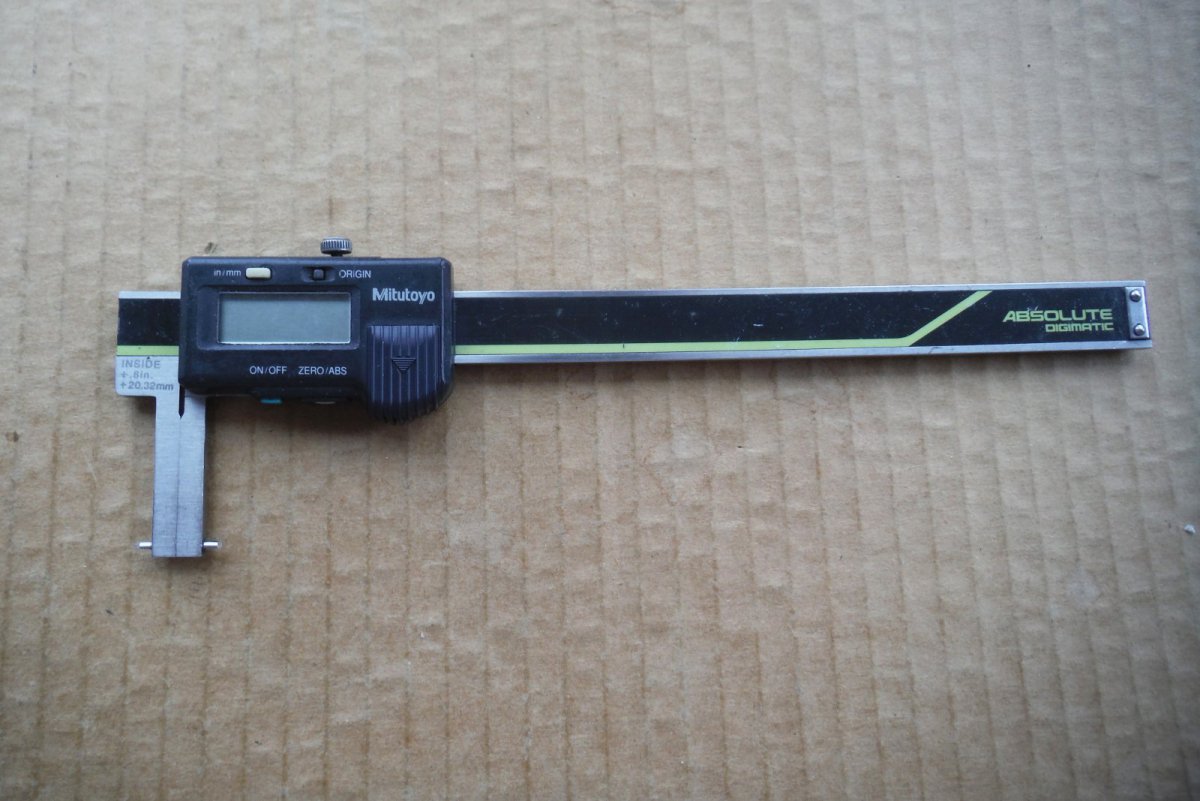

Цього разу серія 573. Вперше в мої руки потрапив цей тип. Штангенциркуль для вимірювання товщини стінки труб.

Останнє покоління, «повний фарш»: захист IP67, порт передачі даних, фрікційне колещатко.

Дані виробника тут:

https://shop.mitutoyo.eu/web/mitutoyo/en/mitutoyo/01.03.22a/Series 573/PG/573_IP_Tube/index.xhtml;jsessionid=21CFCA5EB4B3FABF8A28016959CE46FC

Нажаль, до мене потрапив без кейса та паперів.

[Y.fowler. 1 002]

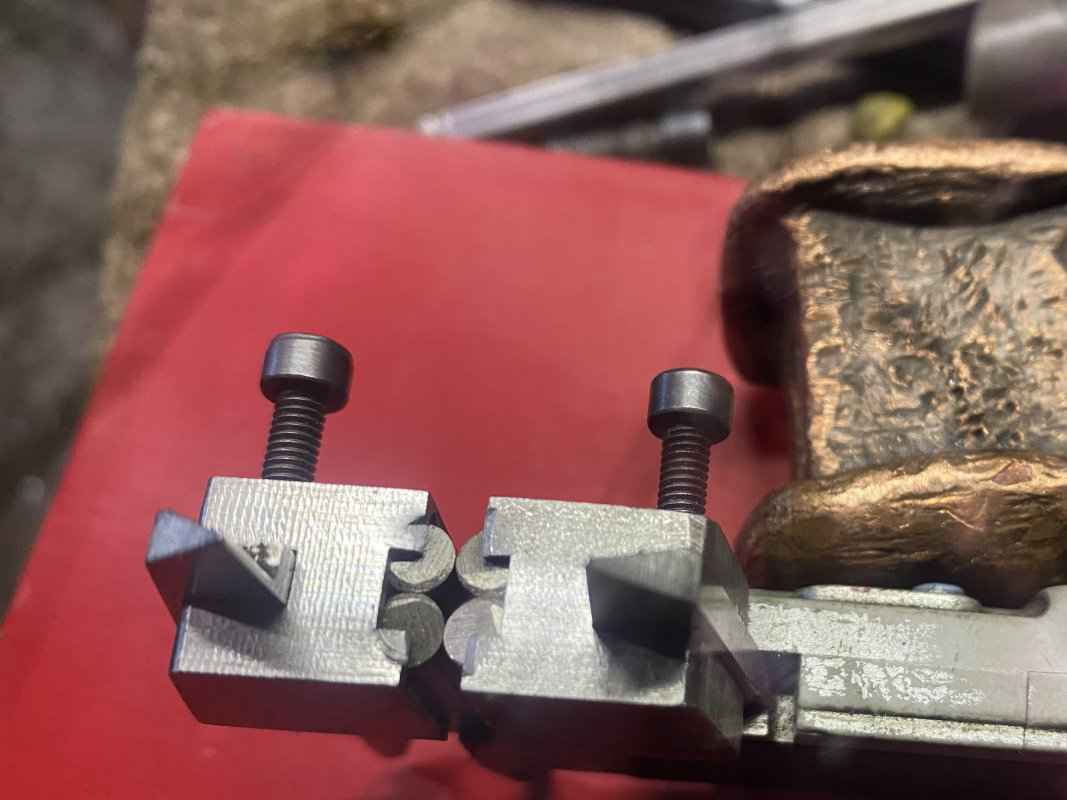

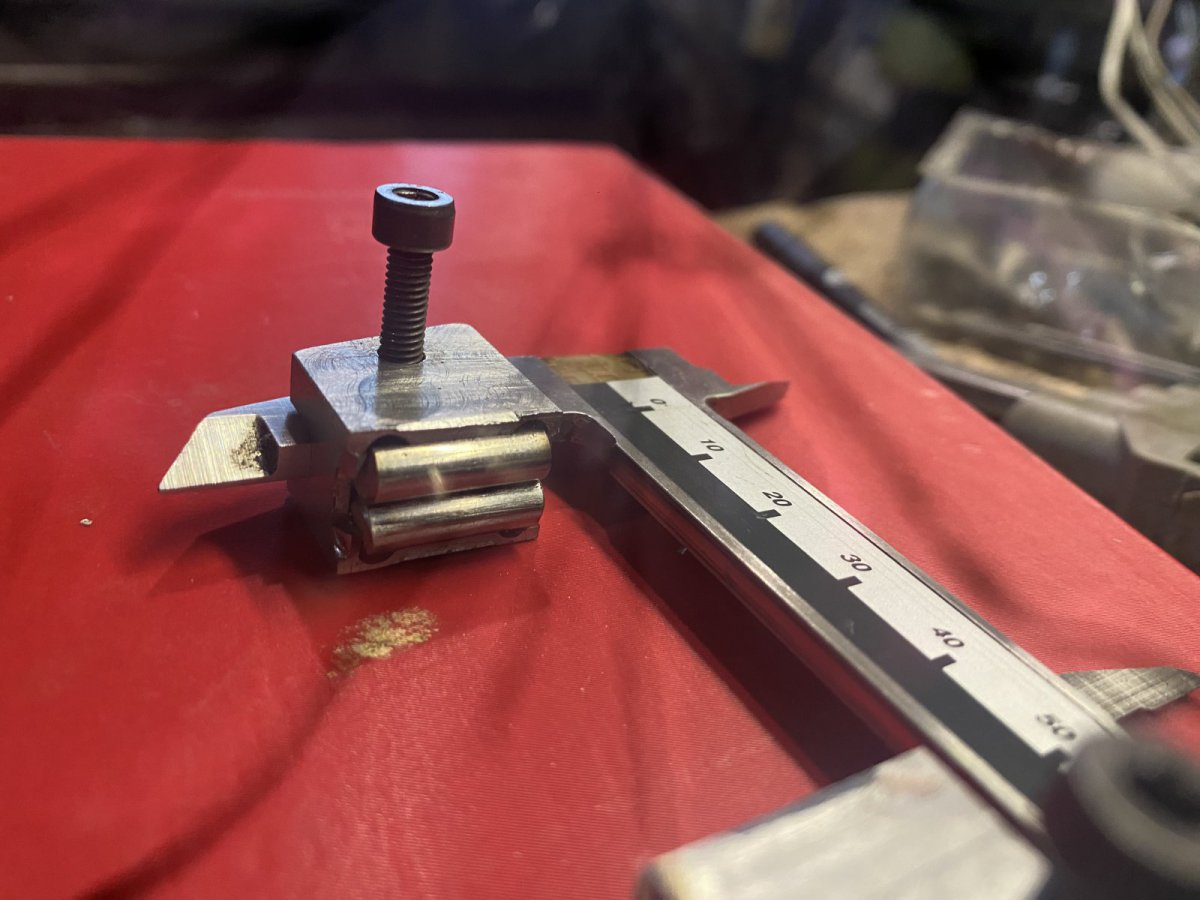

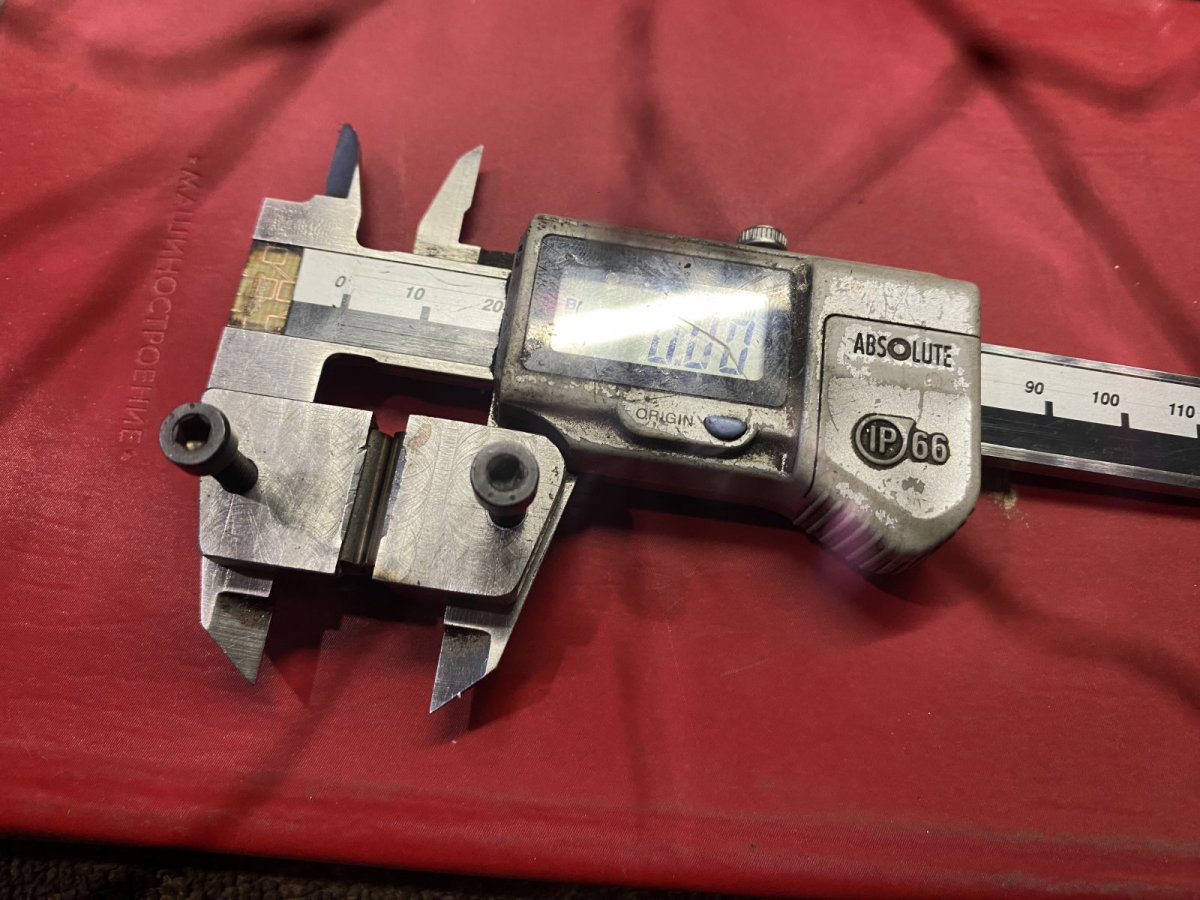

Мій «внутрізавод» для заміру призм, на основі  роликів Ф5мм.

[Maple 756]

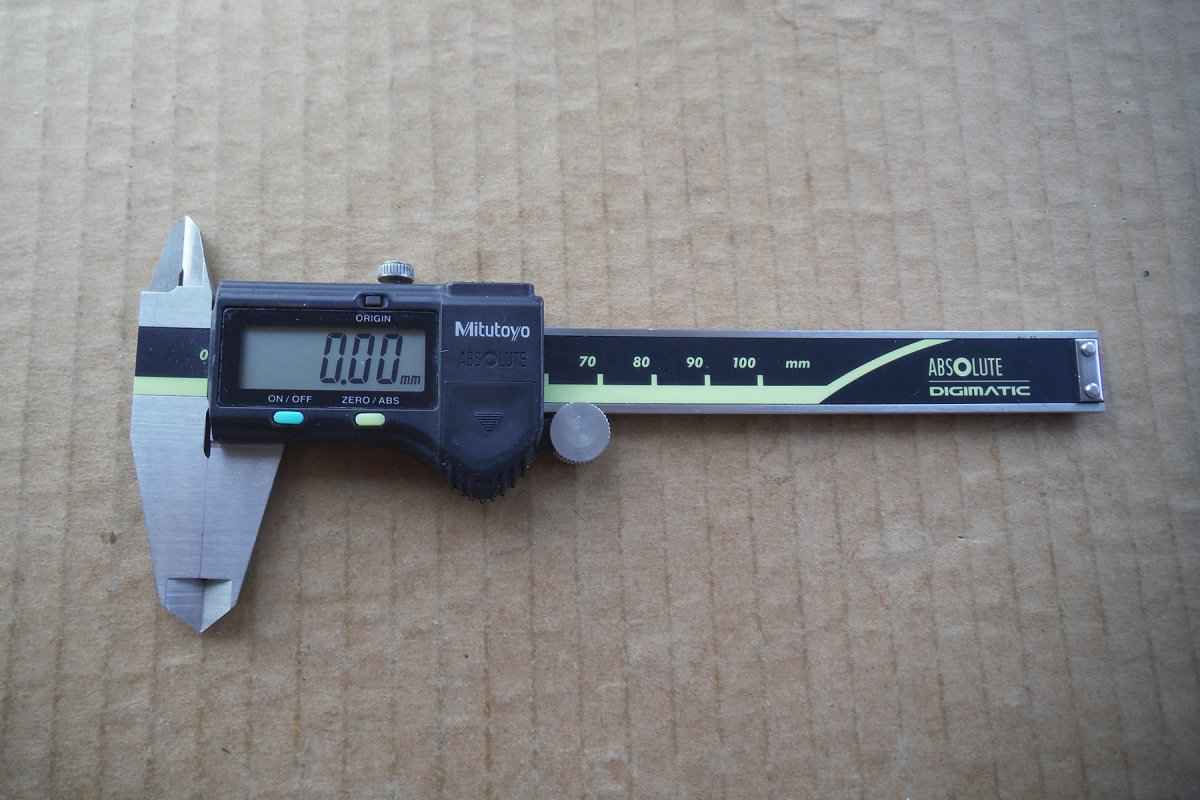

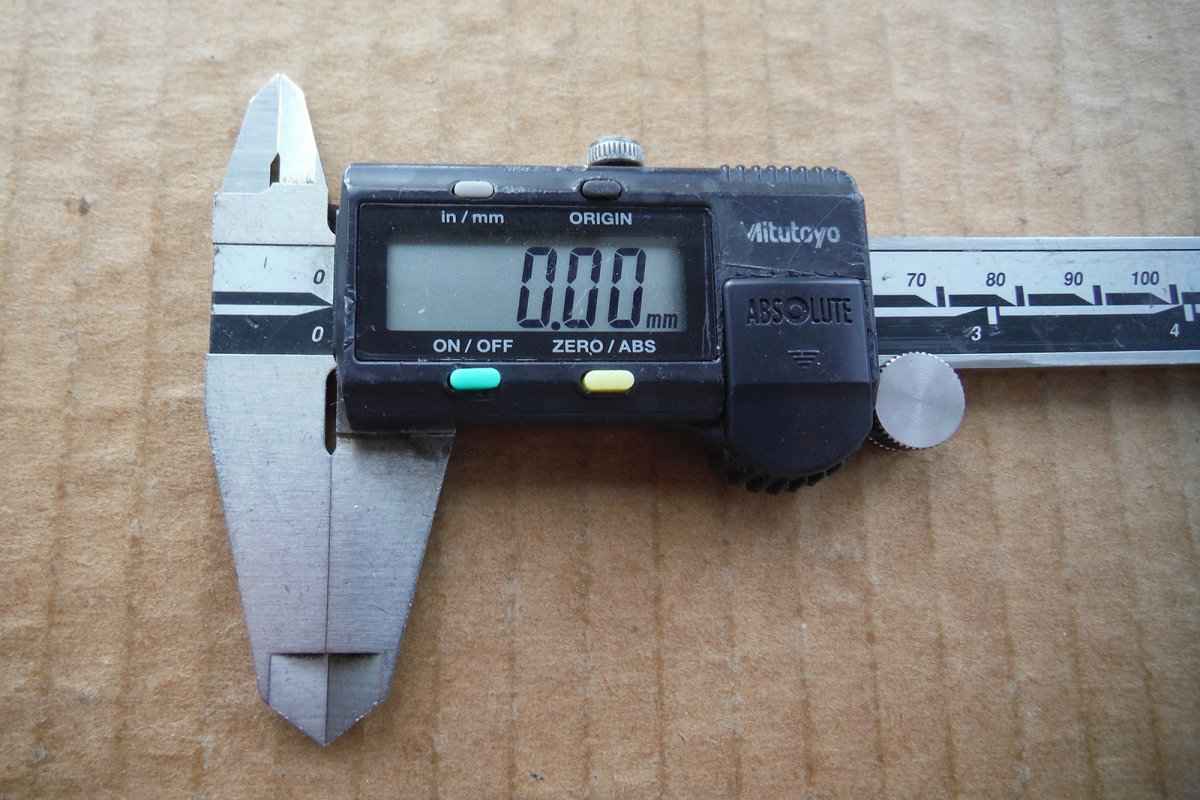

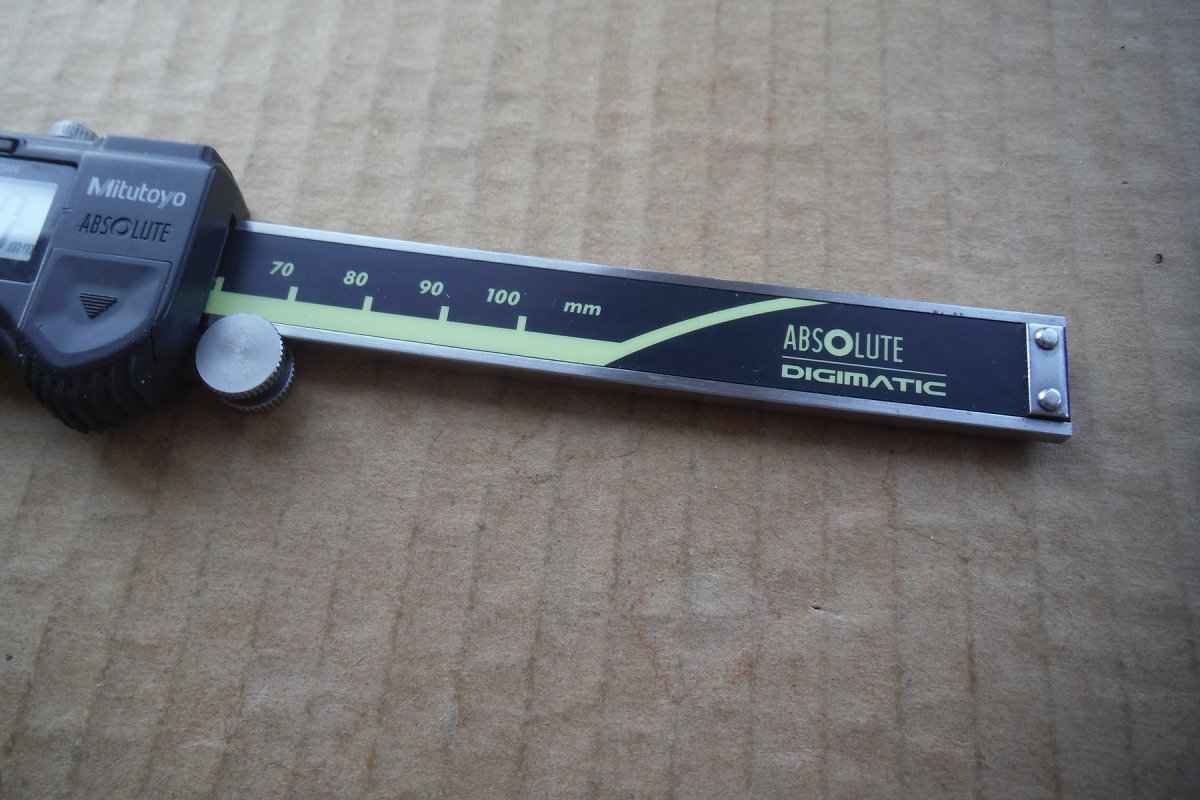

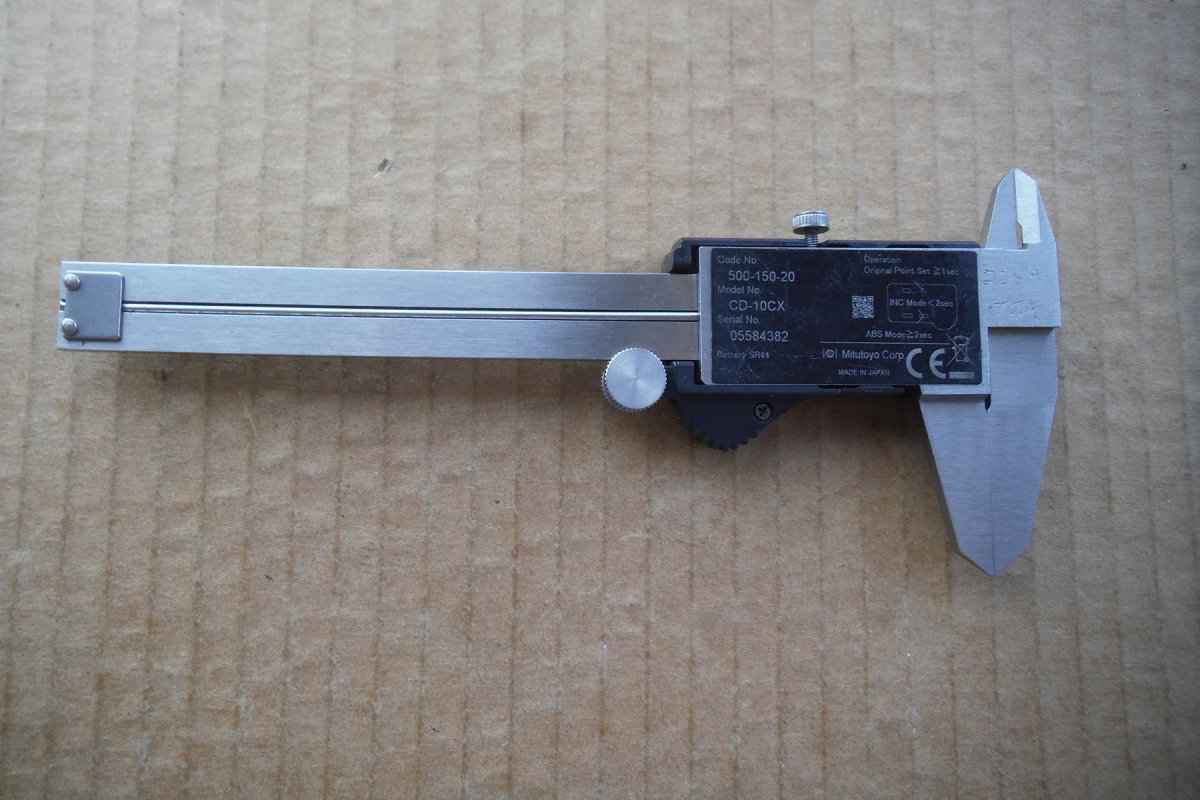

Хочу від екзотики повернутись до більш звичних речей. Забув згадати «короткі» 100 мм (або 4 дюймові) моделі. Електроніка повністю сумісна з 150 та 200 міліметровими (6 та 8 дюймовими) моделями.

Найрасповсюджені 150 мм моделі мають індекс 196, 200 мм – 197, відповідно на різних поколіннях це 500-196 та 500-197, далі 500-196-20 та 500-197-20, останнє 500-196-30 та 500-197-30.

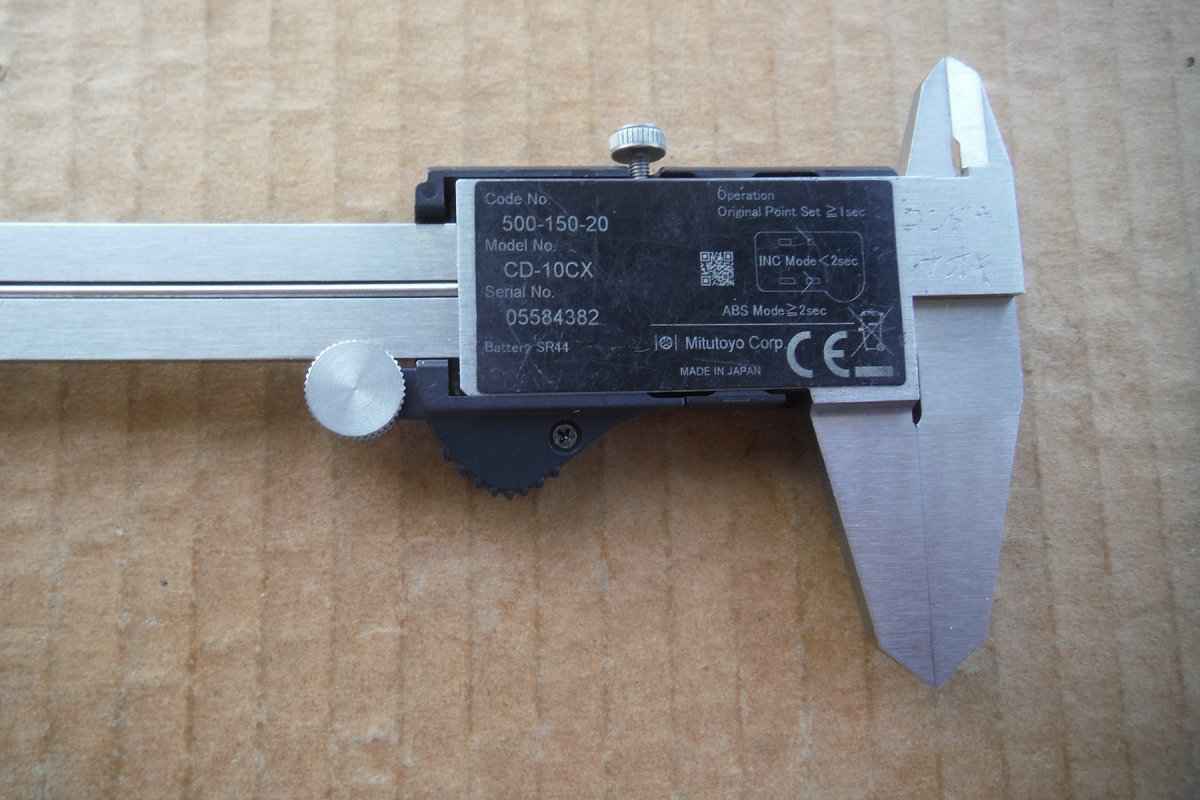

Відповідно 100 мм моделі мають індекс 195, тобто 500-195, 500-195-20, 500-195-30. В даному випадку мені попався не з цього ряду, бо тільки метрична модель, з портом та круглим глибіноміром.

Короткі моделі попадаються значно менше, ніж 150 та 200 мм, відповідно, незважаючи на розмір, коштують точно не дешевше, а, як правило, ще й  дорожче.

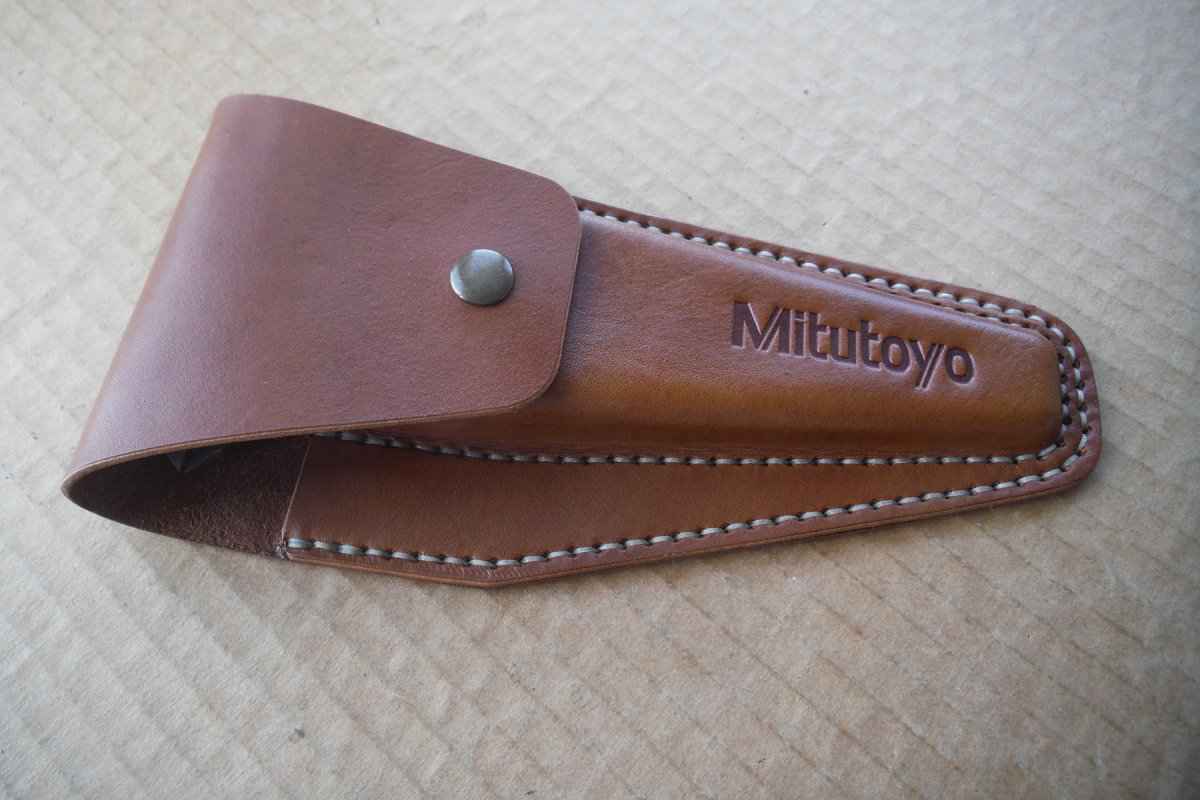

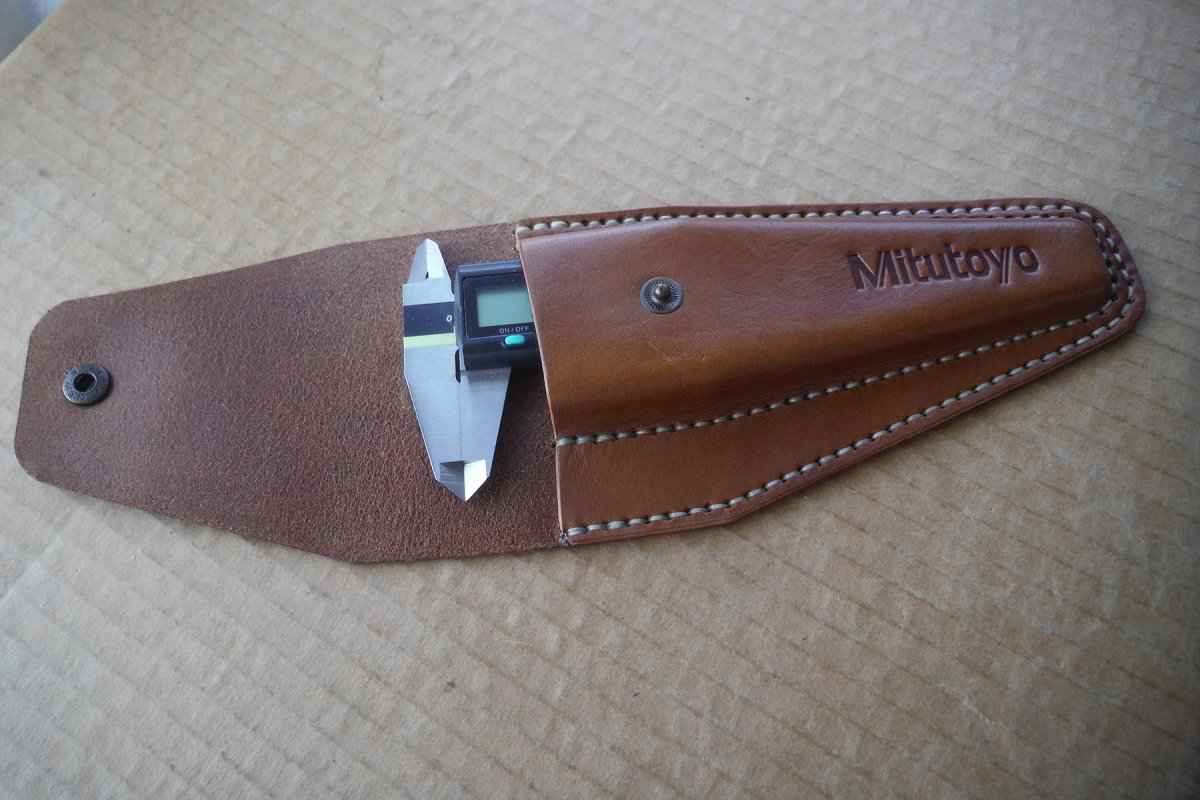

Новими продаються у кейсах від 150 мм моделей (може короткі і є, але я не зустрічав). Для цього екземпляру пошив шкіряного чохольчика, такий собі кишеньковий варіант.

До речі, захищені IP67 короткі моделі мені до рук не попадали, це не значить, що їх нема, ймовірно, вони ще менш розповсюджені.

[Quercus 130]

2 години тому, Maple написав:

Забув згадати «короткі» 100 мм (або 4 дюймові) моделі

чи існують китайські, як би це сказати ..., "аналоги" до таких?

[Maple 756]

Мені на очі не попадались, навіть, в мережі.

[Cracker 829]

3 години тому, Quercus написав:

чи існують китайські, як би це сказати ..., "аналоги" до таких?

В сенсі підробки ,чи просто короткі ?

[Quercus 130]

2 години тому, Cracker написав:

В сенсі підробки ,чи просто короткі ?

Підробки звісно маю на увазі.

Цікаво чи можна хоч такі короткі моделі купувати, не побоюючись якоїсь засади

[Maple 756]

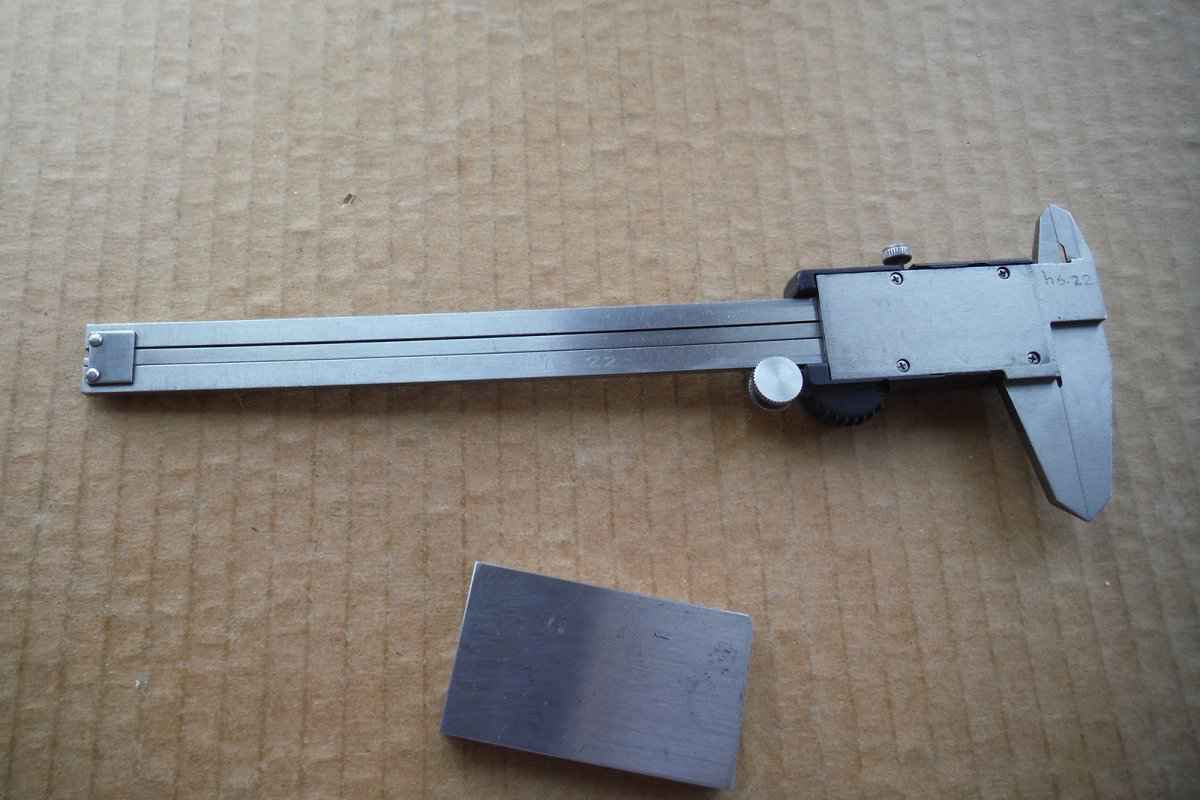

Ще один аспект теми. Інструмент не вічний і прикрі втрати інколи трапляються. В моїй домашній майстерні вже декілька років працює такий «франкенштейн», зібраний з трьох пошкоджених. Сташнєнький зовні, але ще цілком працездатний.

[Maple 756]

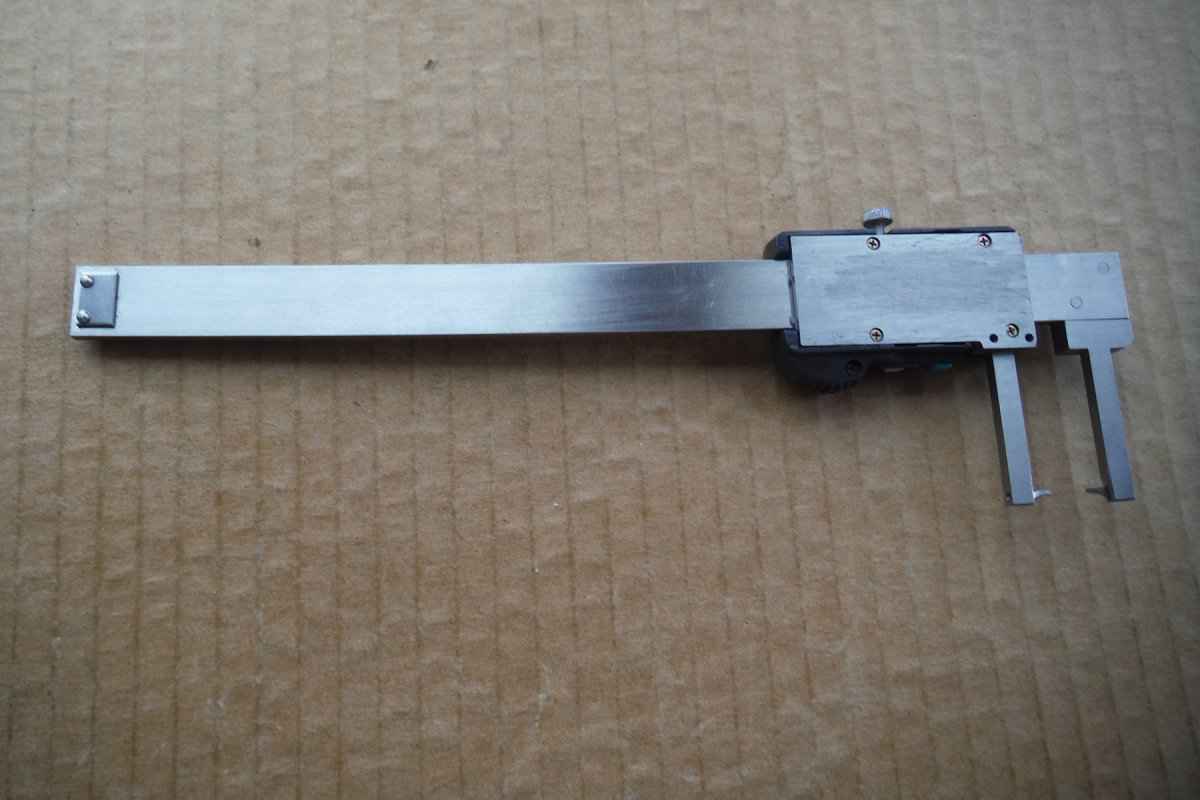

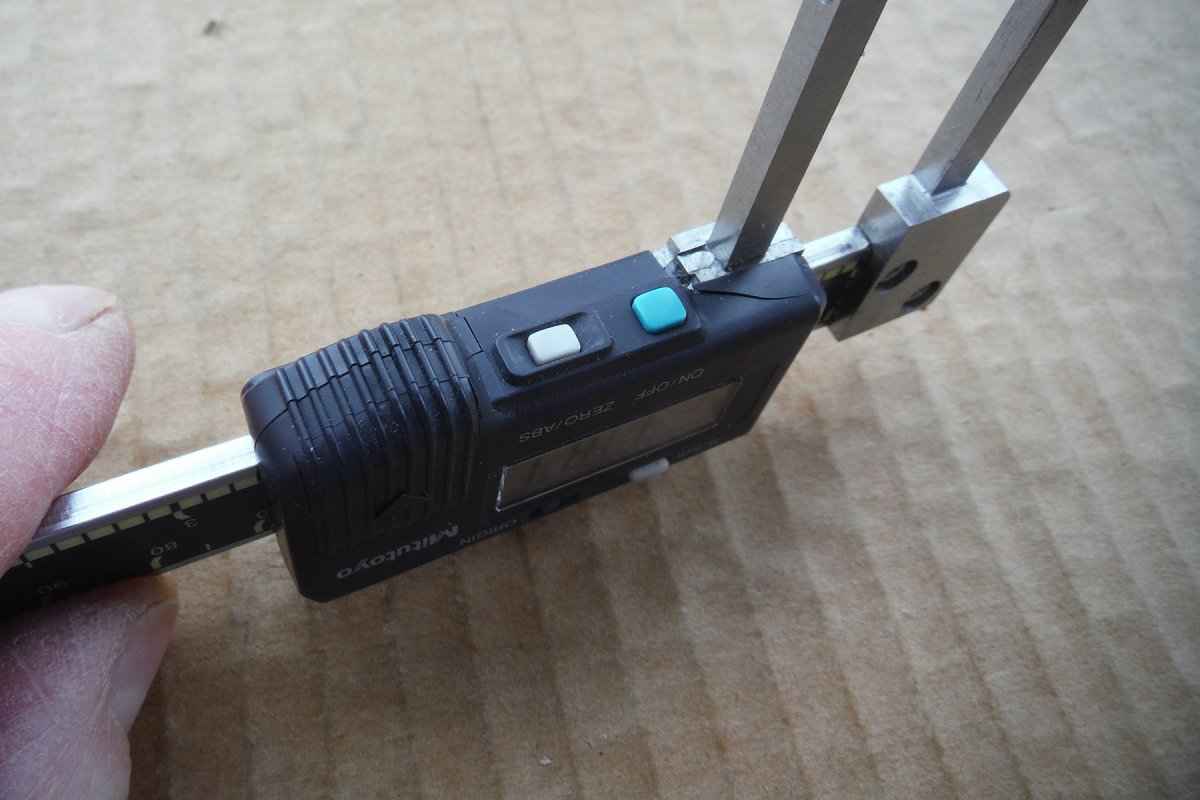

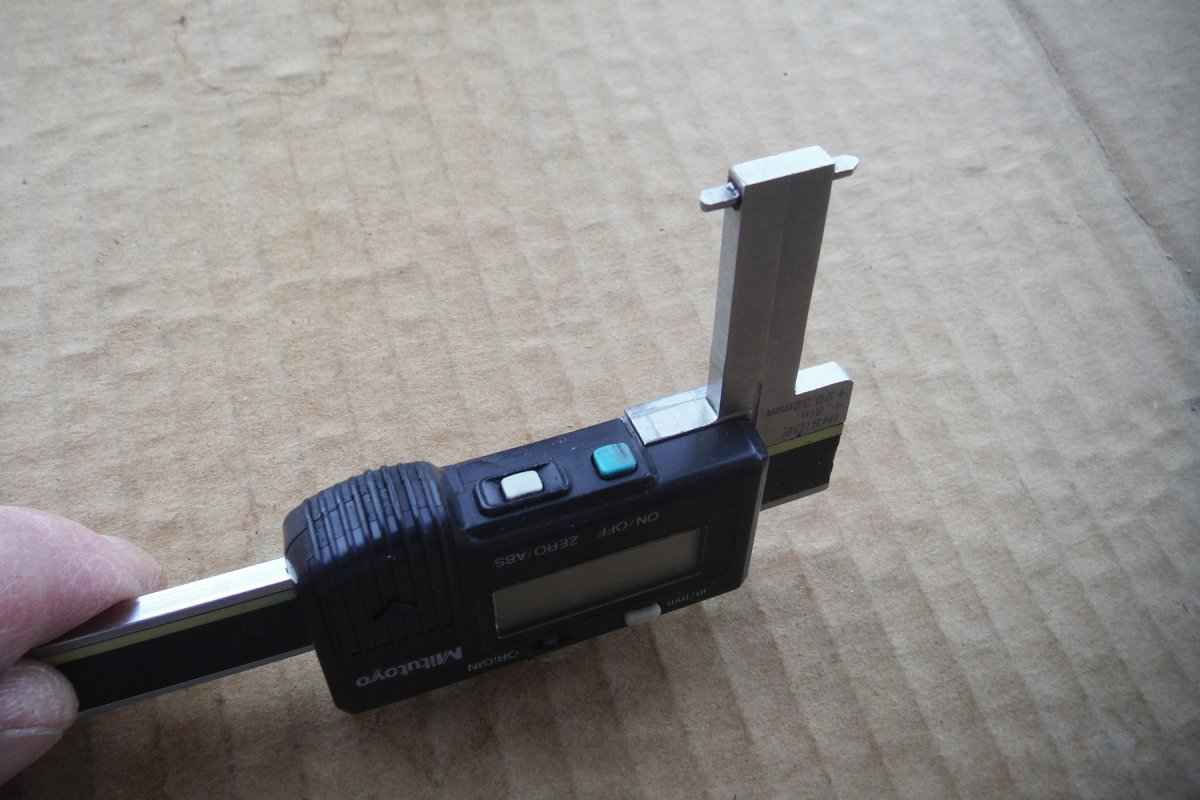

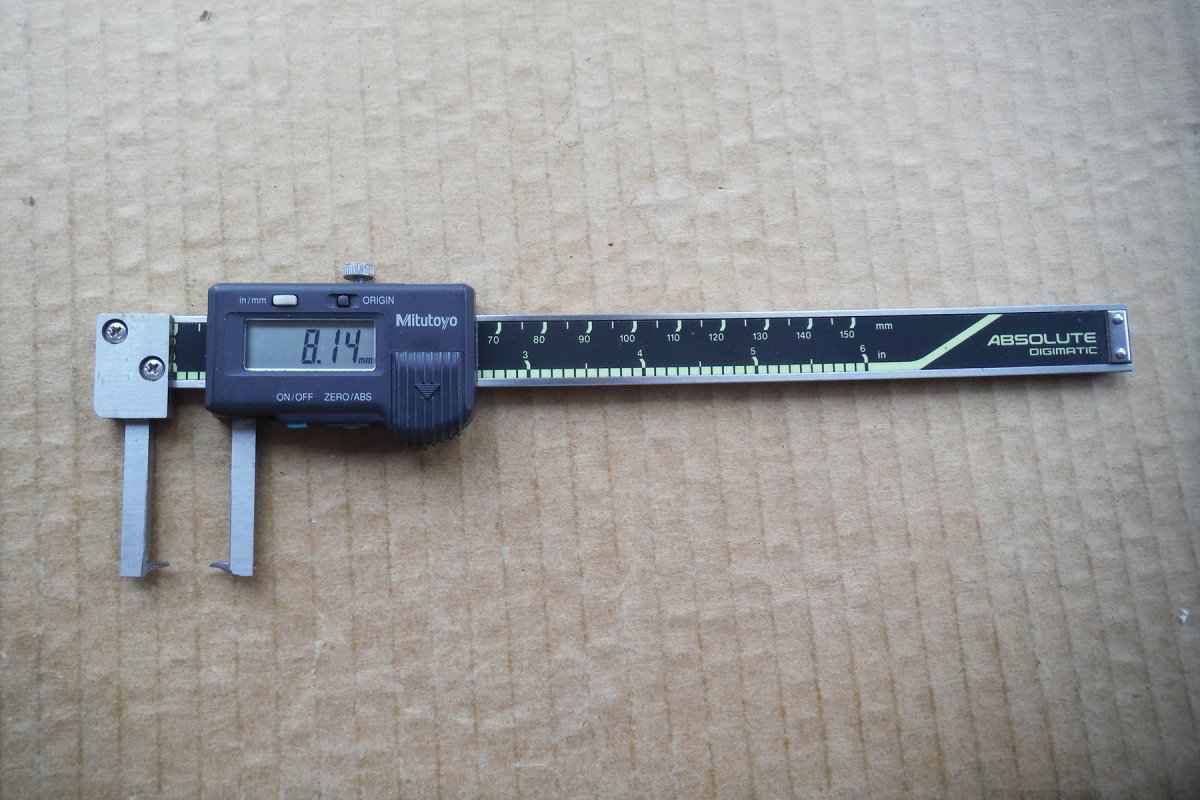

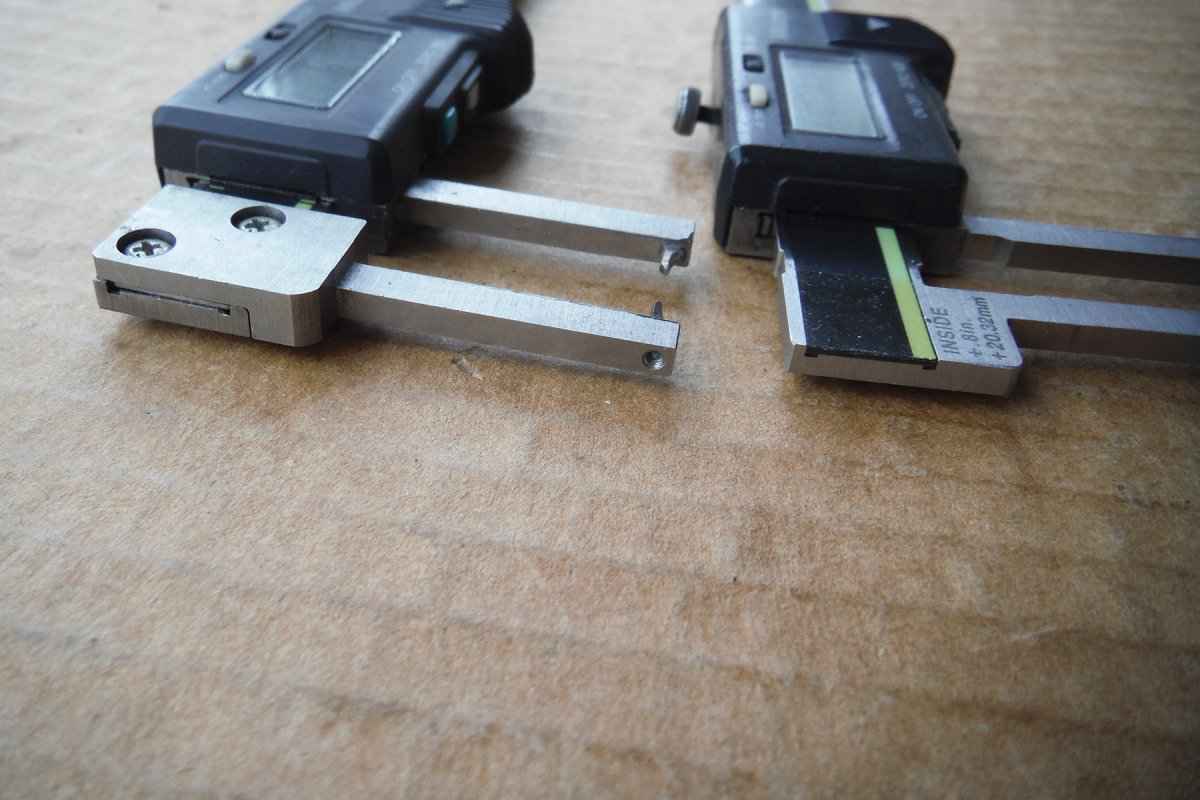

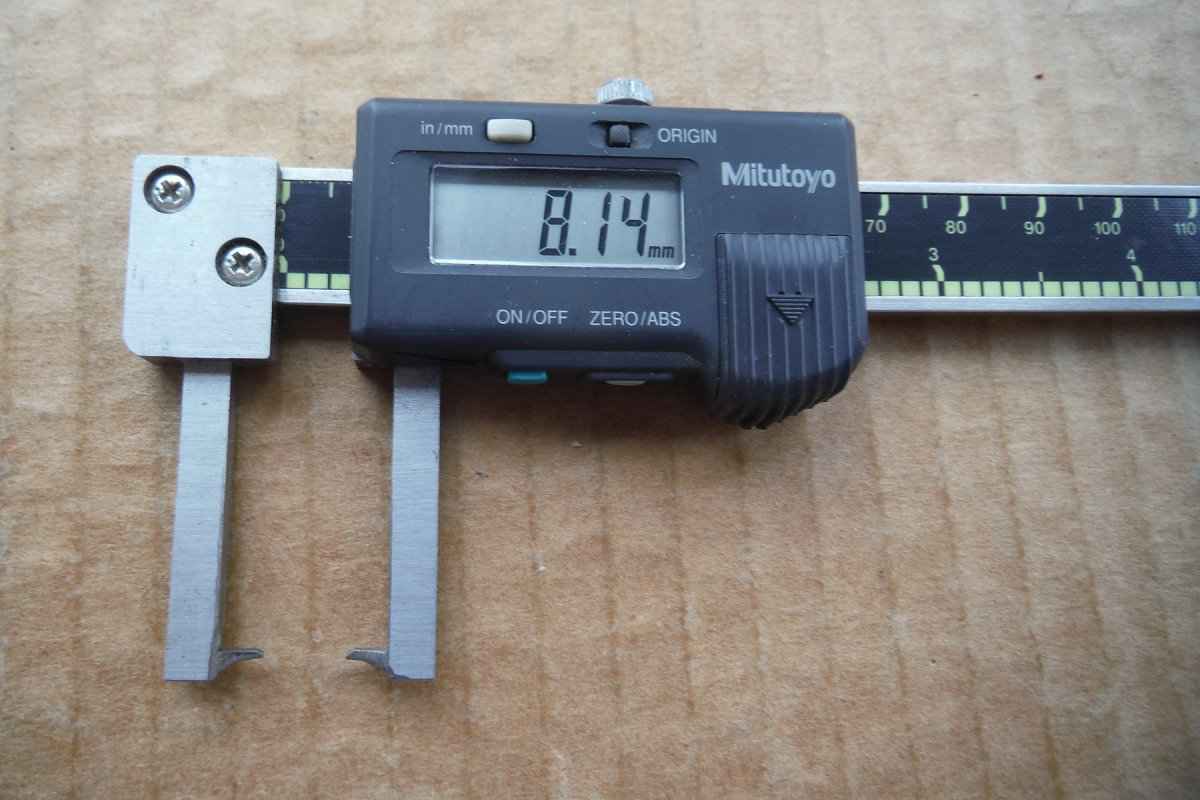

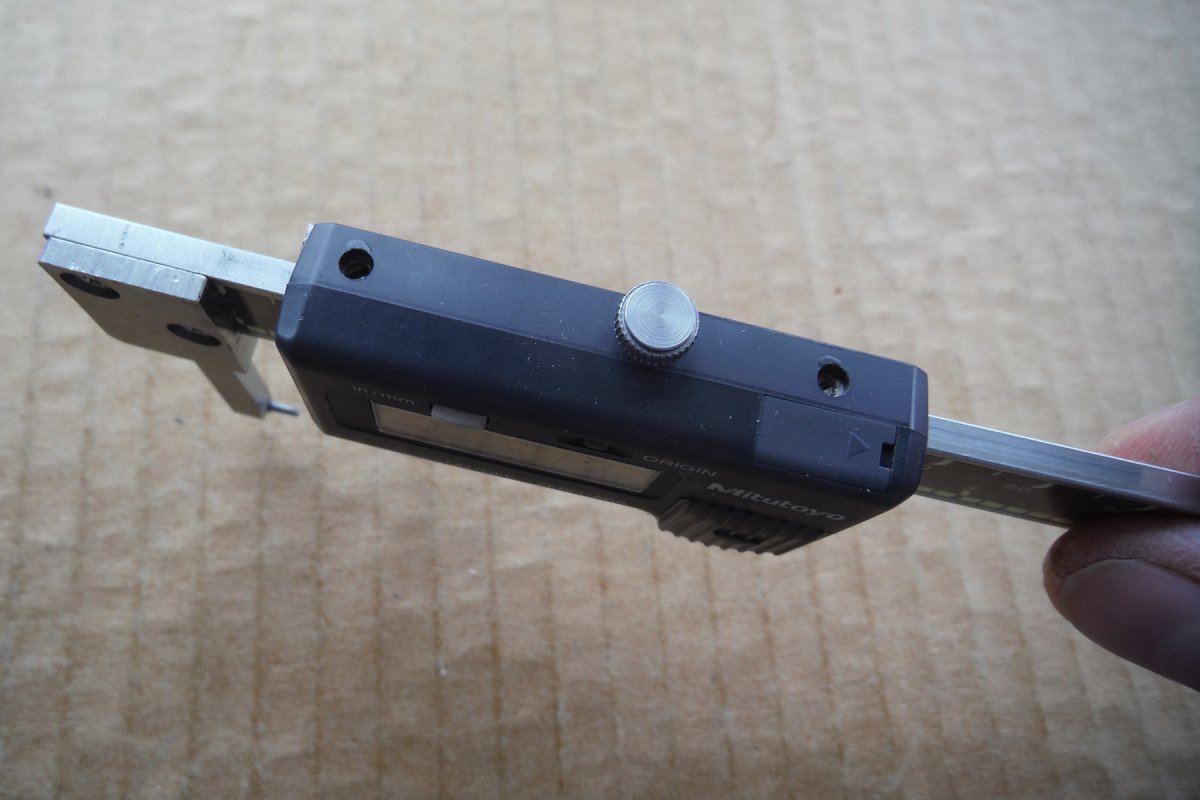

Знову ШЦ спеціального призначення. Сьогодні два «брати», моя улюблена стара серія, остання з кнопкою «On» збоку, під великий палец.

Обидва без фрикційного колеса та з портом виводу даних.

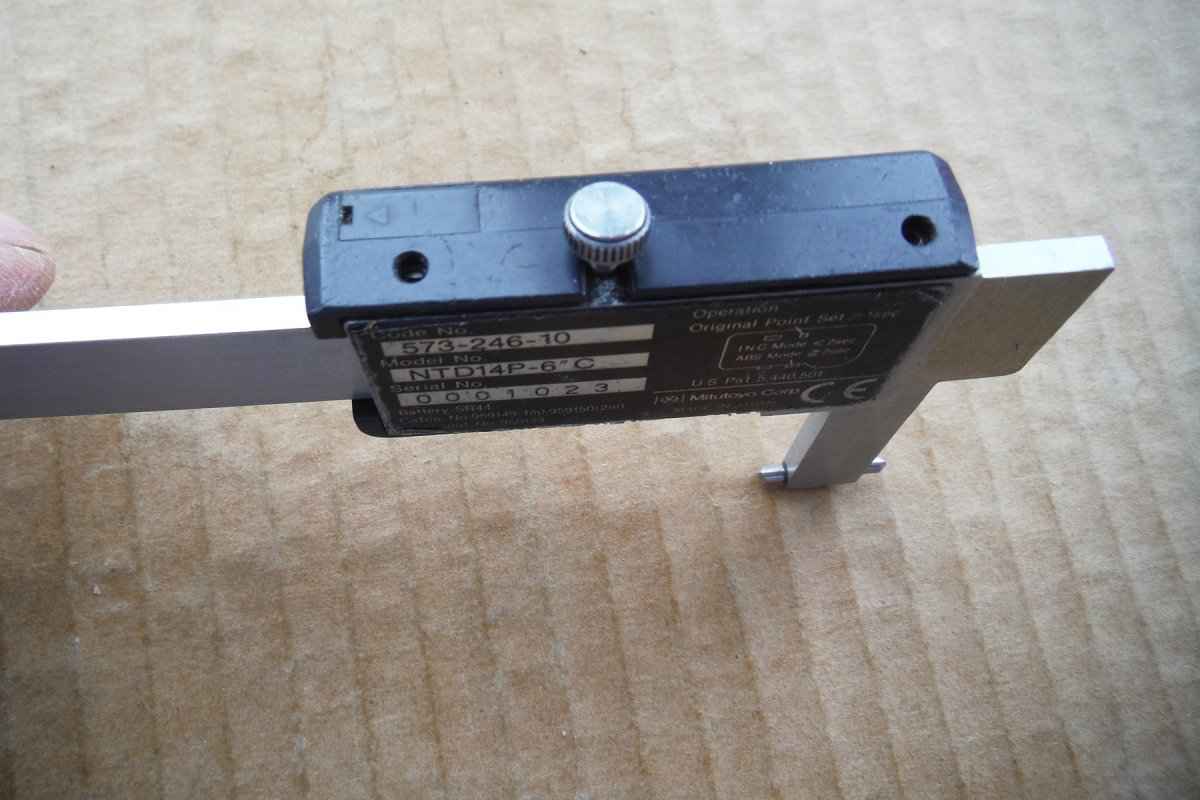

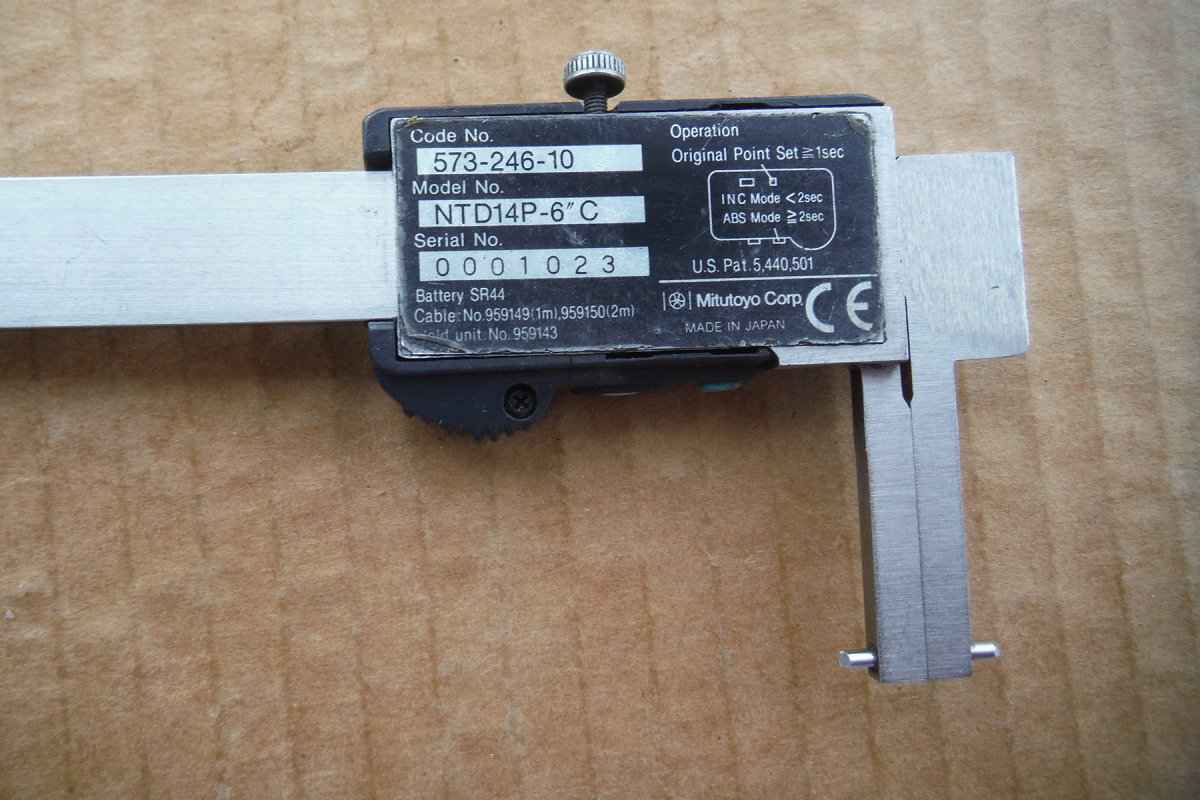

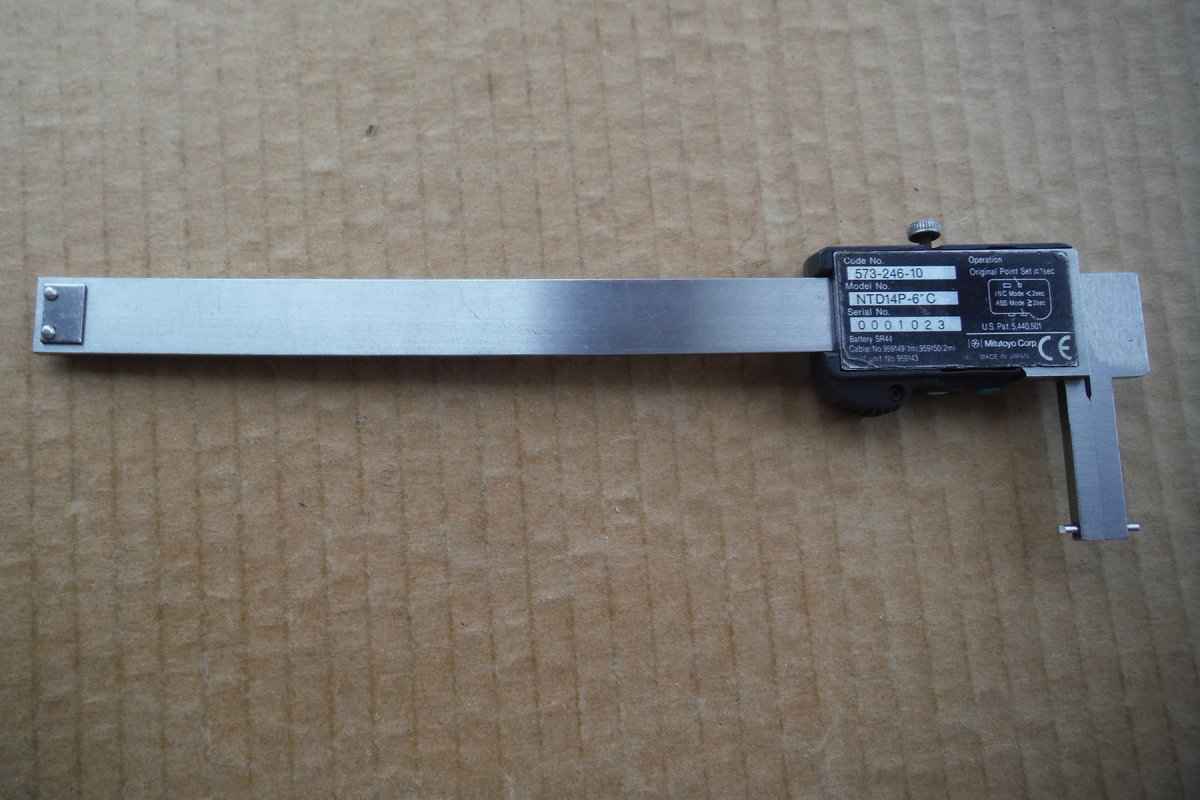

Перший: модель 573-246-10 в модифікації   NTD14P-6’C.

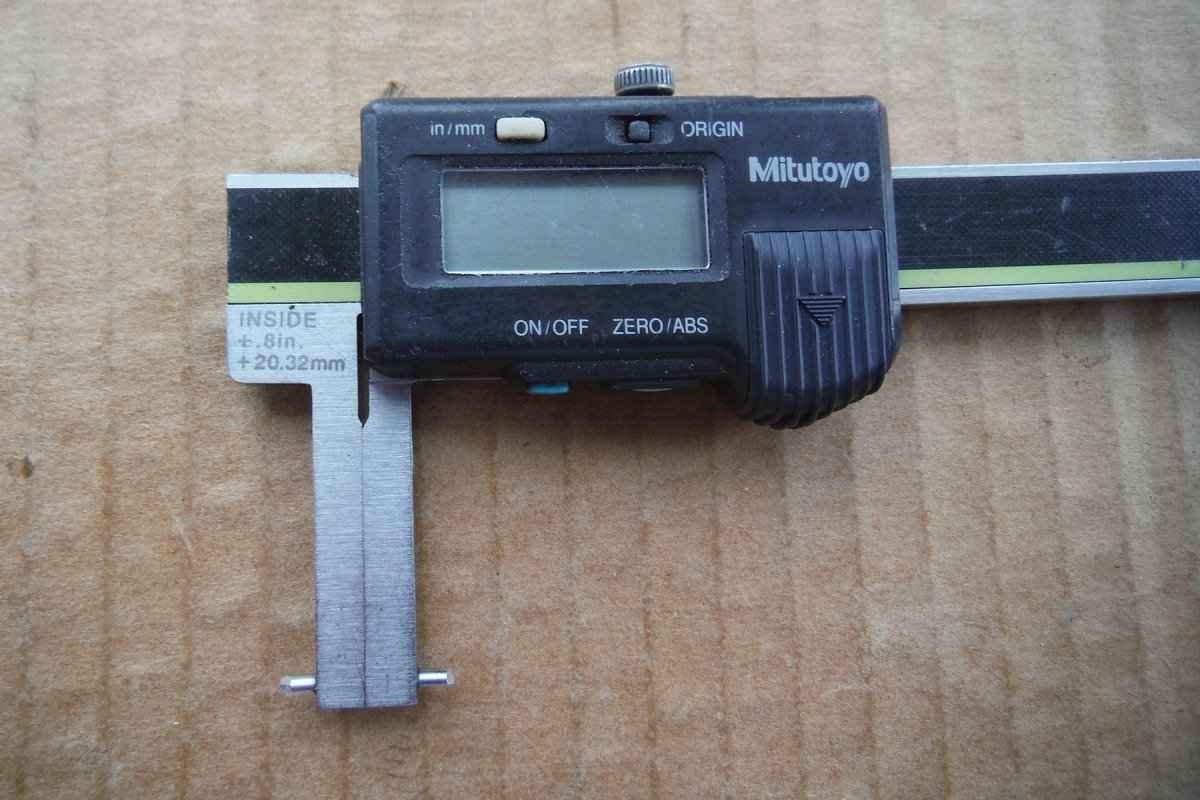

На другому відсутній шильдик, модель і модифікацію я не визначив, поки що.

[Maple 756]

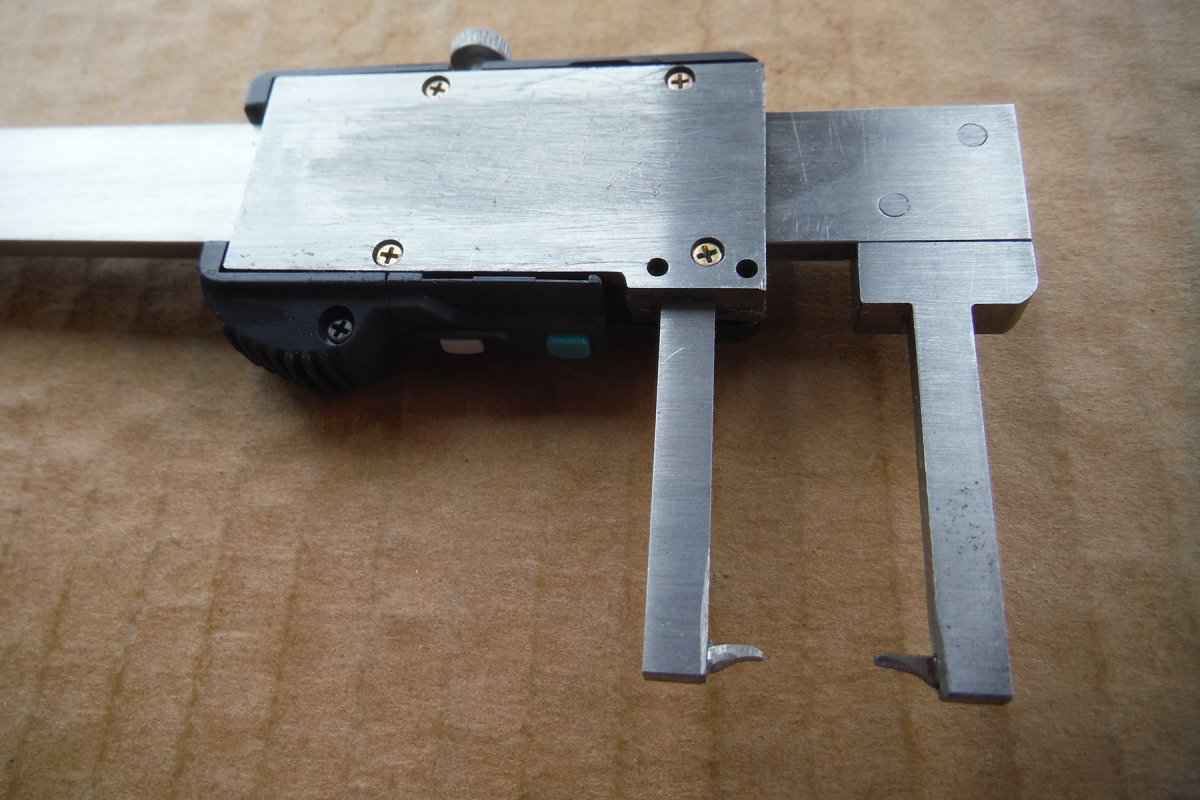

Як видно на фото, нерухома губка реалізована по різному, на другому вона з’ємна, на першому суцільна.
