Wagner

Как сделать 36 вольт

34 сообщения в этой теме

Здравствуйте уважаемое сообщество . Нужен совет (помощь) знающего электрика . Как правильно организовать 36 вольт на 4 точки ? Нужно чтобы включались как вместе так и поотдельности .

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не понятно в чем проблема?

Разводите как и сеть 220 В, сечение провода выбираете с учетом потребляемого тока.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
34 минуты назад, Wagner сказал:

Как правильно организовать 36 вольт на 4 точки ?



3 фази? Яка потужність?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
41 минуту назад, Wagner сказал:

Нужно чтобы включались как вместе так и поотдельности .

Выключатели должны быть независимые или если включен общий - "частные" не должны реагировать? И где стоят выключатели - в одном месте или рядом с лампочками? Я делал похожую схему на простейшем промышленном контроллере, заменив фиксированные выключатели кнопочными.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фаза одна



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не тема, а допрос с гаданием.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всё в не тему. Есть мастерская , нужно на 3 станка раскинуть по 36 вольт подсветку , один запасной.

Както так.



Прошу хотябы принципиальную схемку набросать.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Взять где-то 36 вольт и скоммутировать их :)

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Одессит сказал:

Взять где-то 36 вольт и скоммутировать их :)

Я рад Вашим познаниям .



А по существу нет?



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Простейшая это трансформатор с 220в на 36в. Посложнее, это блок питания с 220в переменки на 36в постоянки, со стабилизацией выходного напряжения и защитой от перегрузки по току. Все лампы, через свой выключатель каждая, параллельно садите на выход трансформатора или блока питания. Вас тут уже спрашивали про ток потребленя лампы, но вы предпочли оценить это как не в тему.

Ну удачи вам в решении проблемы. Проблема не большая , смею вас уверить.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минуты назад, Wagner сказал:

Я рад Вашим познаниям .



А мы Вашим

Какая мощность ваших ламп

трансформатор  можете  собрать сами  с более мощного по напряжению отмотать вторичку

если будет слабый при включении всех потребителей  напряжение просядет

вы дали на входе 0

что у вас есть как хотите (трансформатор - или импульсный бп)

экономичнее светодиоды  у меня на 12в  светят от 12-85 переменка

и советовал бы перед лампами хотя бы предохранители (если светодиодная замкнет (а это бывает)все точки  погаснут)

на фото пример брал с али 3$ не мерцают берут мало - трансформатор любой лишь бы уложился от 12-85  светят ка обычная 60W

работают постоянка переменка


Изменено пользователем Viktor_KVS
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, Viktor_KVS сказал:

А мы Вашим

Какая мощность ваших ламп

трансформатор  можете  собрать сами  с более мощного по напряжению отмотать вторичку

если будет слабый при включении всех потребителей  напряжение просядет

вы дали на входе 0

что у вас есть как хотите (трансформатор - или импульсный бп)

экономичнее светодиоды  у меня на 12в  светят от 12-85 переменка

Есть транс 220 - 36 , что нужно ещё?



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минуты назад, Wagner сказал:

Есть транс 220 - 36 , что нужно ещё?

Плавкий предохранитель на вход трансу, что бы если он случайно коротнет на корпус, то не сгорела проводка в стенах или не загорелись провода в кабельном канале. Ну или тепловой с магнитным автомат. Надо знать на какой ток эти приборы защиты должны быть. Это снова от мощности ваших ламп будет зависеть.

При применении блока питания, это в нем как правило уже сделано.

Изменено пользователем Дядя Уєф
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минуты назад, Wagner сказал:

Есть транс 220 - 36 , что нужно ещё?





защита по входу(есть в продаже автоматы от 1 а - что многовато 200 ватт - желательно плавкий предохранитель)) и желательно по выходу

         писали выше проводка как на 220 (выключатели перед лампочками+ желательно предохранитель перед каждой - замкнула одна или плафон или от вибрации - вся сеть не просядет и будут работать остальные )

Изменено пользователем Viktor_KVS
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я благодарен за ответы , но схемку может кто накидать ?



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

гдето так - можно упростить оставить 1 первый предохранитель- второй убрать




Изменено пользователем Viktor_KVS
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
32 минуты назад, Wagner сказал:

А по существу нет?

По существу - нет задачи (технического задания)...
Даже когда просят выточить "кругляк", обычно называют его диаметр и длину...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Одессит сказал:

По существу - нет задачи (технического задания)...
Даже когда просят выточить "кругляк", обычно называют его диаметр и длину...

Ок. Давайте по существу . Есть 3 станка , есть желание подсветить , есть транс 220 - 36 Нечайно убывший с прежней работы . Что ещё нужно для этого чтобы правильно всё сгрупировать .



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, Wagner сказал:

Есть 3 станка

Все три могут "светить" одновременно, или нужно избежать такого варианта?
Если вам хватает мощности имеющегося трансформатора на все три группы, то  @Viktor_KVS схемку уже дал.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, Одессит сказал:

Все три могут "светить" одновременно, или нужно избежать такого варианта?

Какже тяжело объяснить на кнопках .

Постараюсь ещё раз.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 минут назад, Одессит сказал:

Все три могут "светить" одновременно, или нужно избежать такого варианта?

тут просят схемку набросать простую а Вы хотите усложнить

все возможно но надо ли  - если учесть какой вопрос (без обид)



 Wagner

Вас спросили Вы будете сами включать лампочки или усложнив схему когда станок выключен(обесточен ) то и лампочка будет обесточена постоянно

Изменено пользователем Viktor_KVS
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Wagner сказал:

Какже тяжело объяснить на кнопках

Отож!

1 минуту назад, Viktor_KVS сказал:

тут просят схемку набросать простую а Вы хотите усложнить

все возможно но надо ли  - если учесть какой вопрос (без обид)

Та я вообще ничего не хочу. Кроме как понять задачу и имеющиеся ВОЗМОЖНОСТИ.
Ведь можно взять трансформатор на 63 ватт, и прикрутить к нему три лампы по 40 ватт...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, Одессит сказал:

Отож!

Та я вообще ничего не хочу. Кроме как понять задачу и имеющиеся ВОЗМОЖНОСТИ.
Ведь можно взять трансформатор на 63 ватт, и прикрутить к нему три лампы по 40 ватт...

а можно взять светодиодные и все 3 потянут 45W

предложил человеку лампочки чтоб не пугать человека что холостой ход его транса может быть и более 40в

и включив 1  имеем повышенное а включив все 3 просадим - если слабый транс

Изменено пользователем Viktor_KVS
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вдогонку вопрос-ответ общего характера:
1. У "буржуев" всю дорогу свет на станках - 220 вольт.
2. Станок обязан быть заземлённым (ведь он подключен к сети 220/380 вольт).
3. Проводка должна быть с двойной изоляцией (+ "броня", по возможности).
Вывод - накуа в том светильнике поиски 36-ти вольт?
У меня на всех станках давно живут светодиодные лампы на 220 вольт....
Это из серии, шо купая младенца в ванночке, нужно пелёнку подстелить. Только забыли, шо пелёнку подстилали тогда, когда корыта были деревянными. Шоб дитё в жопу занозу не загнало...

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, Одессит сказал:

Вдогонку вопрос-ответ общего характера:
1. У "буржуев" всю дорогу свет на станках - 220 вольт.
2. Станок обязан быть заземлённым (ведь он подключен к сети 220/380 вольт).
3. Проводка должна быть с двойной изоляцией (+ "броня", по возможности).
Вывод - накуа в том светильнике поиски 36-ти вольт?
У меня на всех станках давно живут светодиодные лампы на 220 вольт....

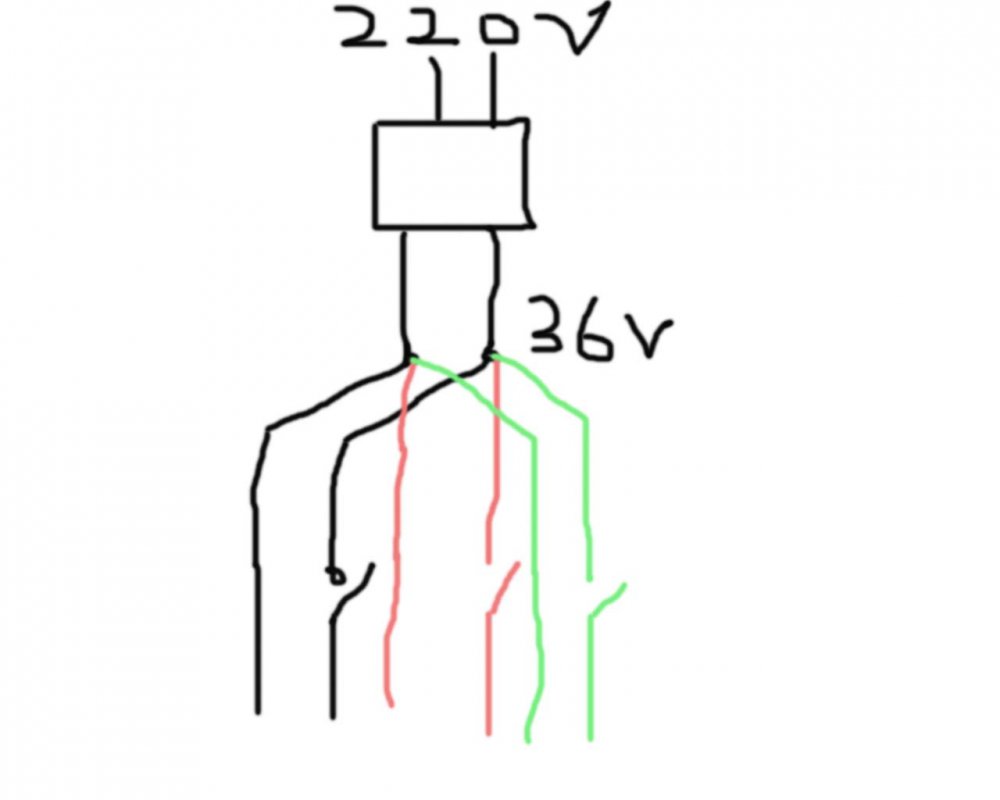

Не радует глаз светодиод , хочется лампы . А схема примерно такая . Чего нехватает?


0

Поделиться сообщением
