Ошибка E10 или брак трубы

18 posts in this topic

#281449 Posted

Проснулись вчера утром и как-то прохладно в доме. Я к котлу - светится ошибка "E10", мануал искать не стал, за 10 лет эксплуатации, ошибки обычно выскакивали одни и те же "низкое давление в системе" и "ошибка в датчике разряжения". Смотрю на манометр - да, давление низкое, подпитал (третий раз за неделю!) и котёл тут же запустился. Через два часа снова ошибка "E10"!


И вот тут я начинаю осознавать, что где-то есть серьёзная утечка. Вот здесь я должен обратить внимание, что у меня в доме нет ни одного радиатора, везде тёплые полы и все трубы залиты в бетон. Я в тихой панике, где и как искать утечку? Подпитывать котёл до тех пор пока где-то хлюпать под ногами не начнёт? Единственное место куда можно заглянуть это распределительный шкаф. Открываю распределительный шкаф, включаю подпитку воды и... О радость, течёт из гофры, выглядывающей из стены на подающей магистрали.


0

Share this post


Link to post
Share on other sites

#281450 Posted

Сегодня с утра вооружаюсь перфоратором, отрываю на кухне весь ламинат и начинаю поиск утечки, про себя молюсь, чтоб это было где-то рядом со шкафом. Первый метр - мимо, второй метр - мимо, третий метр - попал!

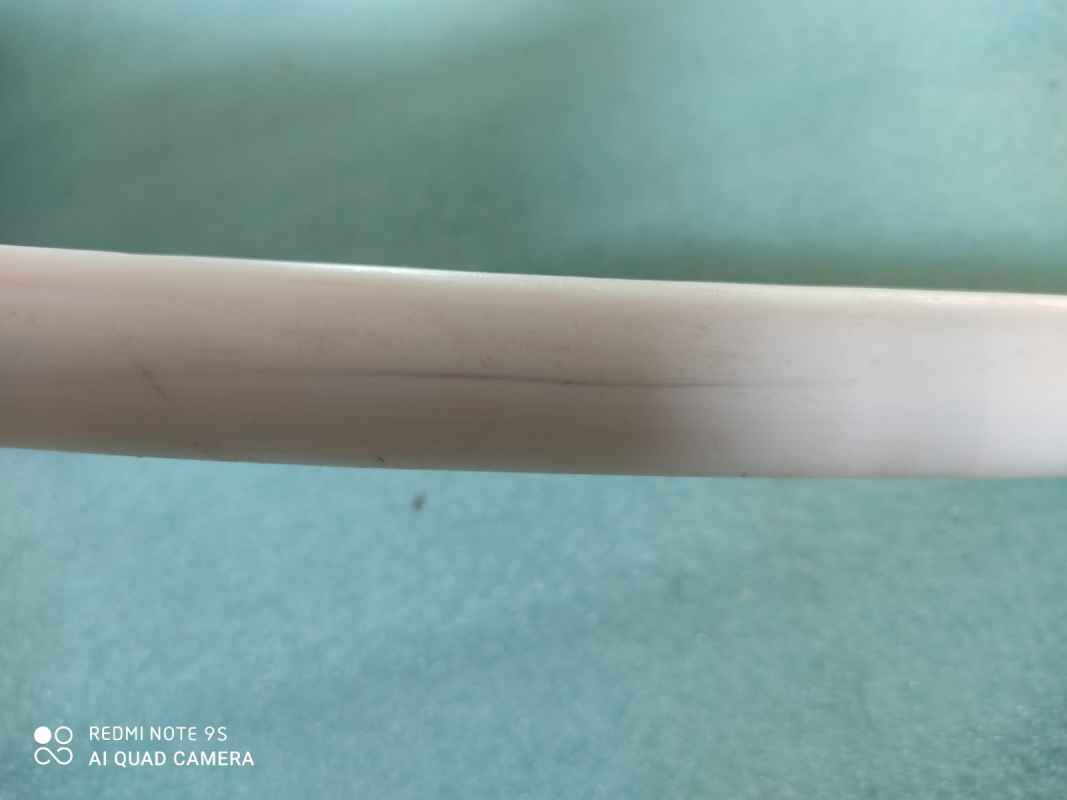

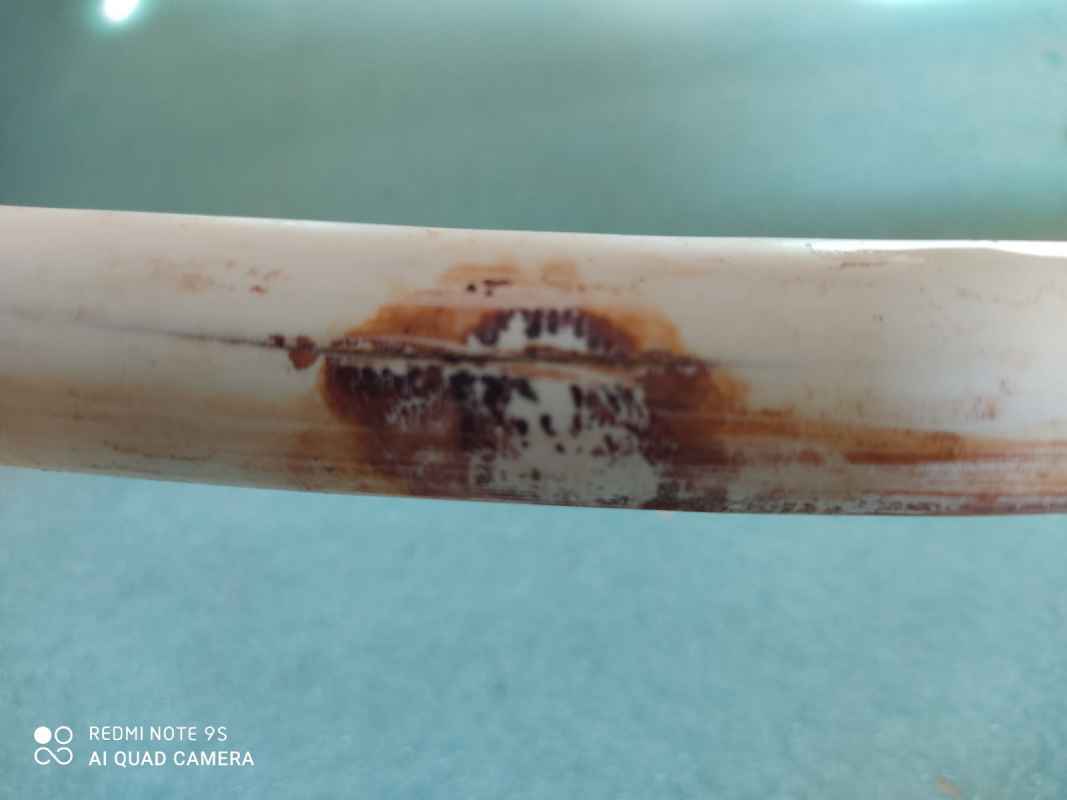

Подтекало видимо давно, но не так интенсивно. Внимательно осмотрев отрезок трубы обнаруживаю в полуметре от свища ещё одно потенциально опасное место. Труба "HENCO", простояла 16,5 лет, потекла на прямом участке, где ни заломов, ни поворотов нет и быть не могло, по трубам после укладки никто не ходил, трубы были уложены прямо в керамзитовую подушку, и поверх заливалась бетонная стяжка. Напрашивается только один вывод - брак трубы, некачественно сваренный шов алюминиевого слоя.




0

Share this post


Link to post
Share on other sites

#281451 Posted

Максимальное расчётное давление трубы 10 BAR, температура 95 градусов. В моей системе максимальное давление 1,5-2 Кг/см кв и температура не выше 40 градусов.

И вот теперь самое главное, что делать дальше?

Заменить вырезанный кусок и закончить на этом ремонт, или копать дальше до котла, и менять подающую и обратную магистрали полностью. Второй метод сложнее, так как придётся демонтировать часть кухонной мебели, и подрывать плитку на полу, а соответственно и полностью менять плитку, что в свою очередь потянет капитальный ремонт всей кухни.

0

Share this post


Link to post
Share on other sites

#281452 Posted

Рекомендация для тех кто планирует делать водяные тёплые полы, обязательно все магистральные трубы укладывайте в цельной гофре, и хвосты этой гофры обязательно заводите в распределительный шкаф. В случае протечки это сильно облегчит понимание куда копать.

1

Share this post


Link to post
Share on other sites

#281454 Posted

40 минут назад, Alexson сказал:

простояла 16,5 лет



40 минут назад, Alexson сказал:

Напрашивается только один вывод - брак трубы, некачественно сваренный шов алюминиевого слоя.

А кто ж его считал на 16 лет?

Имхо, 16 лет назад, большинство производителей понятия не имело о среднем сроке службы их труб в реальных условиях. Притом, гарантийный срок же отстояло, а дальше это уже не их проблемы.

0

Share this post


Link to post
Share on other sites

#281456 Posted

Катастрофа. Співчуваю.

Я зробив на кухні теплу підлогу і постійно боюся.

0

Share this post


Link to post
Share on other sites

#281475 Posted

а кто сказал что хенко у вас фирменная  .у меня теплые полы 22 года полет норм

0

Share this post


Link to post
Share on other sites

#281477 Posted (edited)

48 минут назад, Alekc сказал:

а кто сказал что хенко у вас фирменная  .у меня теплые полы 22 года полет норм

Покупалась как фирменная. Я на тёплых полах не экономил, прекрасно понимая, какие нервы будут в случае чего. Одна надежда остаётся на то, что проблемы были именно только с Henco, именно она большего сечения стояла на подающей и обратной магистрали до распределительного шкафа. Все остальные разводки и улитки меандры смонтированы на COESKLIMA, в ней я точно уверен, что фирменная. А изначально рассчёт был на 50 лет эксплуатации :0bc5ba3e:

Из аннотации к трубе:

Трубы Henco 20x2 из металлопластика хорошо держат форму и не стремятся вернуть первоначальную форму. Для их установки не требуются фиксаторы поворотов.

Металлопластиковые трубы Хенко 20x2 мм при температуре 70 ºС и давлении 10 бар имеют срок службы 50 лет.



4 часа назад, Юра77 сказал:



А кто ж его считал на 16 лет?

Имхо, 16 лет назад, большинство производителей понятия не имело о среднем сроке службы их труб в реальных условиях. Притом, гарантийный срок же отстояло, а дальше это уже не их проблемы.

Ну если гарантийным сроком считать 15 лет, то будем считать, что отстояло. Но очень уж не хочется через 17 лет после капитальной реконструкции дома, снова делать капремонт во всём доме.

Edited by Alexson
0

Share this post


Link to post
Share on other sites

#281478 Posted

3 години назад, Karmadon написав:

Катастрофа. Співчуваю.

Я зробив на кухні теплу підлогу і постійно боюся.



Почему китайцы не изобретут тапочки с подогревом и небольшими аккумуляторами.

0

Share this post


Link to post
Share on other sites

#281490 Posted

, Alexson написав:

при температуре 70 ºС и давлении 10 бар имеют срок службы 50 лет.

Ви тут намагаєтесь визначити довговічність труби.



Я пропоную дивитись на довговічність і стабільність характеристик самого котла. Зазвичай 10 років для котла це вже багато.

З часом його теплообмінник всеодно стає гіршим і він починає нерівномірно генерувати тепло. Тобто робить перерегулювання температури на виході і довше виходить на стабільну температуру. Зазвичай користувач бачить на датчику температури щось усереднене.

Ну а для 15 річної труби коливання температури однозначно не йдуть на користь.



P.S

А як щодо траси труби від котла, прямолінійна?

Труба має як компенсувати теплове розширення?

0

Share this post


Link to post
Share on other sites

#281491 Posted

6 часов назад, Alexson сказал:

простояла 16,5 лет, потекла на прямом участке

Я наверное Вас расстрою, но трубам уже финиш.

В таком же примерно возрасте был вынужден поменять весь металлопластик.

0

Share this post


Link to post
Share on other sites

#281492 Posted

16 минут назад, kratmel сказал:

Ви тут намагаєтесь визначити довговічність труби.

Ну а для 15 річної труби коливання температури однозначно не йдуть на користь.

А як щодо траси труби від котла, прямолінійна?

Труба має як компенсувати теплове розширення?

С котлом всё проще и понятнее, снял один и навесил другой, вся процедура замены уложится в час-два времени.

А вот с трубой!!! Если вы немного себе представляете как работает автоматика котла в режиме "тёплый пол", то там по алгоритму выше 45 градусов теплоноситель не нагревается, датчик температуры считаем как исправный. Т.е. все температурные колебания происходят в диапазоне 20-40 градусов и только в межсезонье, когда днём в целях экономии газа, котёл выключается. "Свобода" у трубы немного имеется за счёт монтажа в гофре и возможности подвижек керамзита в "подушке" пола. Все эти вещи изначально закладывались в конструктив, так как на момент строительства, тёплых полов в Одессе было раз-два и обчёлся.

Я вот только не могу уловить вашу интонацию, вы всё-таки намекаете, что причиной прорыва стало следствие неправильного монтажа или вы просто подискутировать?

0

Share this post


Link to post
Share on other sites

#281494 Posted

5 минут назад, Stebium1 сказал:

Я наверное Вас расстрою, но трубам уже финиш.

В таком же примерно возрасте был вынужден поменять весь металлопластик.

Металлопластик бывает разный за счёт полиэтилена - Pexa, Pexb, Pexc. Для тёплого пола используется Pexc и именно он смонтирован. По всем буклетам и проспектам срок эксплуатации 50 лет, осталось всего ничего - два раза по 16,5 лет :D.

Поживём - увидим! Если в ближайшее время случится хоть одна авария, значит всё, бобик сдох...

0

Share this post


Link to post
Share on other sites

#281499 Posted

7 часов назад, Alexson сказал:

Рекомендация для тех кто планирует делать водяные тёплые полы, обязательно все магистральные трубы укладывайте в цельной гофре, и хвосты этой гофры обязательно заводите в распределительный шкаф. В случае протечки это сильно облегчит понимание куда копать.



Значит, учитывая, что возможные подвижки в полу

принимает на себя тонкостенная гофра, оберерая от этого

внутреннюю трубу, она остаётся при этом невредимой и

по надёжности превосходит металлопластик?

Маразм здесь в том, что на практике именно так и выходит. :o

0

Share this post


Link to post
Share on other sites

#281502 Posted



33 минуты назад, Georgy сказал:



Значит, учитывая, что возможные подвижки в полу

принимает на себя тонкостенная гофра, оберерая от этого

внутреннюю трубу, она остаётся при этом невредимой и

по надёжности превосходит металлопластик?

Маразм здесь в том, что на практике именно так и выходит. :o

Просто гофра не испытывает на себе давление воды, и если во время укладки её стенки не повредили, то с большой долей вероятности в случае протечки трубы вода найдёт выход в распределительный шкаф.

0

Share this post


Link to post
Share on other sites

#281504 Posted

я думаю проблема в температуре .после работы котла на гор воду остается высокая температура в теплообменнике 3ходовой клапан переключает на отопление и кипяток  2-3 литра идет на гребенку   проверьте вторичный теплообменник

0

Share this post


Link to post
Share on other sites

#281507 Posted

2 години назад, Alexson написав:

вы всё-таки намекаете, что причиной прорыва стало следствие неправильного монтажа или вы просто подискутировать?

Вибачте якщо вас чимось образив.

Ми просто приймаємо, що все, що є в системі опалення відбувається правильно і шукаємо причину в матеріалі, технології  виробника чи якості монтажу. А інколи раптово щось в котлі  виходить за межі допустимого і далі вже тільки питання часу коли прорве пластик.

Для прикладу чомусь в мене в газовому  котлі написано в інструкції, що вихідна труба  від котла має бути не пластиковою на відстані не менше 1 метра. Як для опалювання так і для ГВС. Тому змонтував до розподільника (гребінки) металеві труби. А на ГВС поставив шмат мідної яка була під рукою.

Думаю просто використана вами труба була якісною і тому так довго витримала на магістралі від котла. А там найбільші коливання температури.

0

Share this post


Link to post
Share on other sites

#281521 Posted

8 часов назад, kratmel сказал:

Вибачте якщо вас чимось образив.

Ми просто приймаємо, що все, що є в системі опалення відбувається правильно і шукаємо причину в матеріалі, технології  виробника чи якості монтажу. А інколи раптово щось в котлі  виходить за межі допустимого і далі вже тільки питання часу коли прорве пластик.

Для прикладу чомусь в мене в газовому  котлі написано в інструкції, що вихідна труба  від котла має бути не пластиковою на відстані не менше 1 метра. Як для опалювання так і для ГВС. Тому змонтував до розподільника (гребінки) металеві труби. А на ГВС поставив шмат мідної яка була під рукою.

Думаю просто використана вами труба була якісною і тому так довго витримала на магістралі від котла. А там найбільші коливання температури.

Какая-то доля истины в ваших словах безусловно есть, потекла труба именно на подающей магистрали. Т.е. если вы правы, то ближайшие год два следует ожидать очередного прорыва на оставшемся (не поменянном отрезке). Тогда мне останется только один вариант - переделать подающую магистраль на медь. Пока что весь ремонт по материалам обошёлся в 320 гривен, и выбор материалов в эпоху "ЛОКДАУНА" я скажу что очень ограничен, вот что было в "Новой линии", то и купил. Фитинги дерьмо, на одном из них просто сорвалась резьба при сборке, пришлось оставить старый. Принято решение заделывать штробу гипсовой штукатуркой, дабы в дальнейшем легче было проводить ремонтные работы, а ламинат на полу распределит нагрузку и ничего этому гипсу не будет.

Итак резюмируем, заявленные 50 лет эксплуатации металлопластиковой трубы в системе "тёплый пол" не подтвердились, труба отработала 33% своего ресурса. Рекомендуется на выходе из котла подающую магистраль монтировать из металлических труб.

1
