sysrover

УГ-250 новий старий ЧПУ

115 повідомлень у цій темі

Ну шо от і забрали ми станочок з злощасного складу.





А ось сама система ЧПУ 2М43-55

1989 рік





Електрика в шкафу станка.



ЧПУ з середини

Ну шо вам казати, електрик та ЧПУ зібрані на 5 балів. А от механіка болти і гвинти я би просто руки повідбивав на зборці.
А от здогадатися красити уже після повної зборки станка ?!!! Це вже повні придурки були.

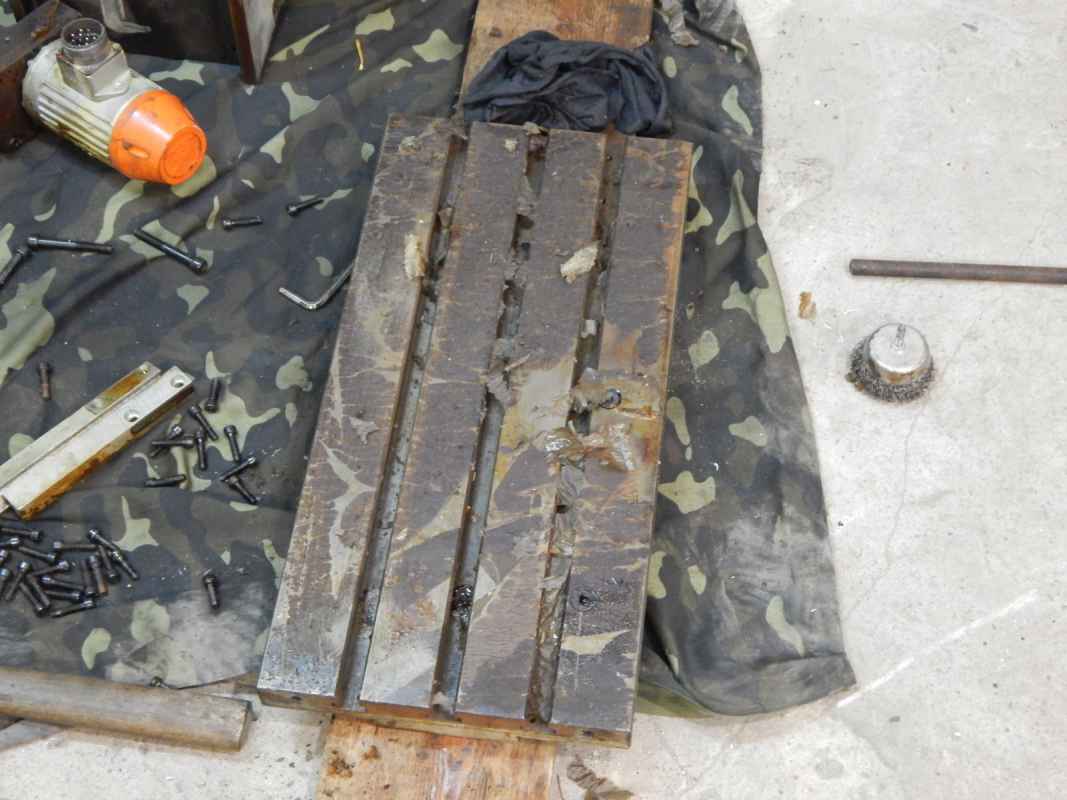

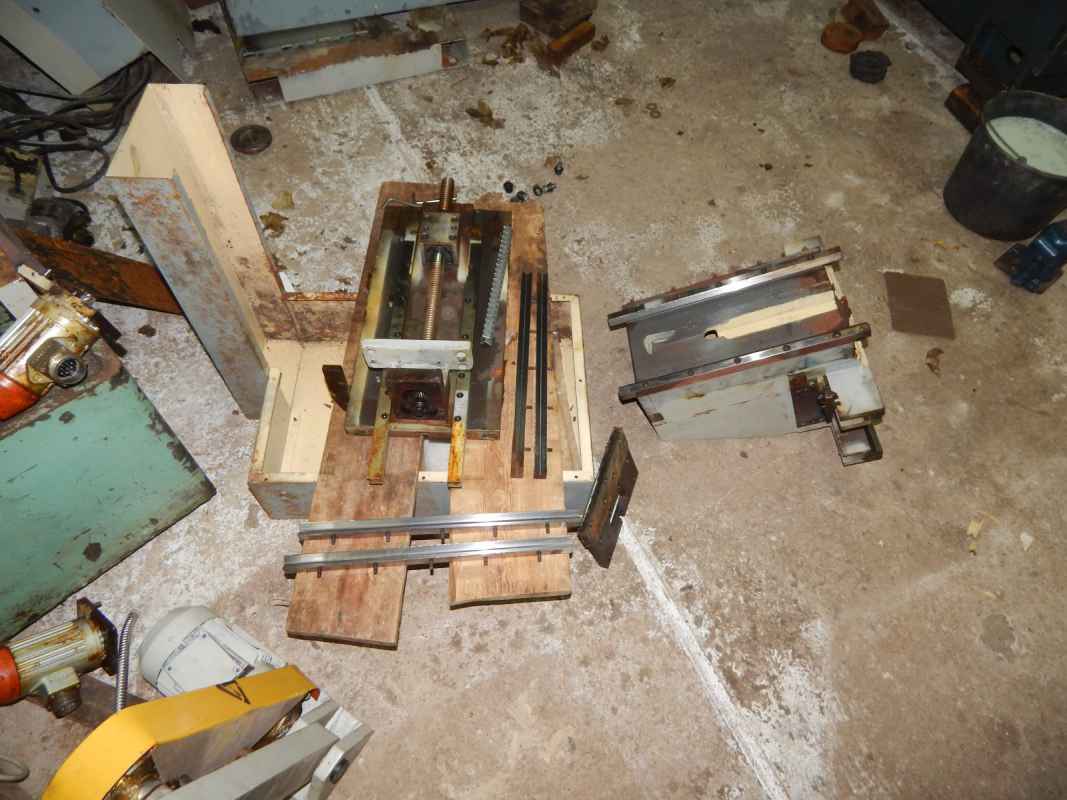

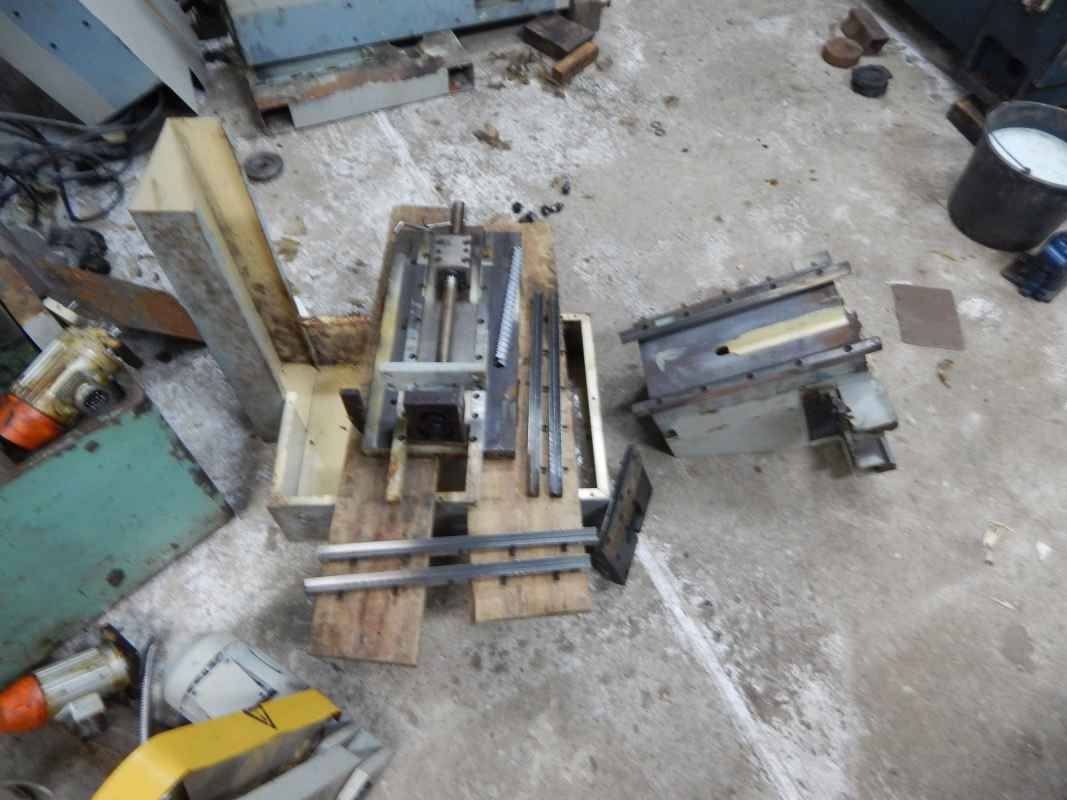

Ну а далі трохи фоток розібраного станка і стану направляючих і ШВП.












3

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Ухты сколько солидола.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

@Yfowler Самое главное шилдики они блин солидолом и бумагой завернули, а ШВП помазать мозгов не хватило.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Давай "мафон" подрубим, там лента со шрифтами досталась :D

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Это, кстати,  его личный )

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

@alexandr_st+ Это мой личный, долго вели переговоры за него но вот уже готово.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Поздравляю!

 Я был о этом станке немного другого мнения, но судя по твоим фото - отличная махина!

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Якщо шпіндель будеш викидати, я би підібрав.

Бажано разом з кріпленням.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

@Roma Викидати поки не збирався. Але будемо дивитися що буде не потрібно викладу на барахолку.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

А ось і відео яка ми все робили :)



4

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Ну от ще трохи фоток. Вже вичістив місце під станок і там починаємо відмиатиDSCN3412.JPG


А от такі були ШВП






А от такі стали


Ще треба трохи дочистити і будуть праювати.
Темні плями не відчуваються пальцями.

1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Крепление ШВП для Z на колонне. Сама ШВП и роликовые направляющие сняты.


0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Ну то место где крепилось, как раз таки не задето. :)

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Ну эт так, для истории, там всё можно покрасить после зачистки

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Ось після чистки фотнув саме іржаве місце.



Думаю в порівнянні з новою китайською ШВП 7 классу ця виграє :)


0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Всі кульки та гайка живі, там було мастило.
От тепер думаю, а чи треба перебирати інші гайки ?



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Я делал так, винт в станок, обороты на сколько ты шустрый, у меня 200, гайку держу и ч-з смазочное от. масленкой подаю обильно и-20. И так раз пять.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

@Yfowler Тоесть ты просто маслом промыл.
Я разобрал промыл в керосине. Вопервых внутри там где был доступ воздуха смазка загусла. На краях тоже.
И как всегда после промывки в ванночке стружка от шлифовки. Ну не умеют мыть ни китайцы ни наши :)
Мелкие стальные хлопья.
Гайкасразу чуствуется что есть натяг, через оправку набегала и под конец второй стало туго но потом пошло. И натяг едреный. Кстати благо микрон ставит метки на гайках и номера так что перепутать никак.



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Завтра запилю видео сборки разборки ШВП.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Да, стружка присутствовала, вот ее и вымывал маслом, надо буде ещё повторить. Шот не хочется разбирать всю ту химию.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

А ниче там сложного, 2 гайки в одной втулке, сганяешь гайку в керосин, чтоб шарики не продолбать. Потом с втулки вынимаешь гайки, убедившись что стоят метки и что поставишь потом на тот же натяг. Моешь чистишь. Дальше шарики делишь на количество канавок по кучкам. Промазываешь гайки, пинцетом прокладываешь шарики. Вставляешь гайки в втулку согласно меткам. Точишь оправку так чтоб входила в гайки еле касаясь шариков. Потом упираешь оправку в конец швп и переганяешь гайку плотно прижав к втулке.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Может смысл и есть разобрать, но как мне думается ота канавка в витке и есть для отвода всякого там гуавна, весь мусор был или на вершинах витков, или в той канавке.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

@Yfowler Ну у меня станок был в ужасненьком хранеии, по этому нада перебрать. Опять же нормально отчистить винт. без гайки на токарнике.
Щас буду заказывать сервы. И встала делема, ставить туда мелкий шпиндель пока за штуку гривен или влезть на 600 баксов в долг и поставить BT30 с пневмозажимом.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

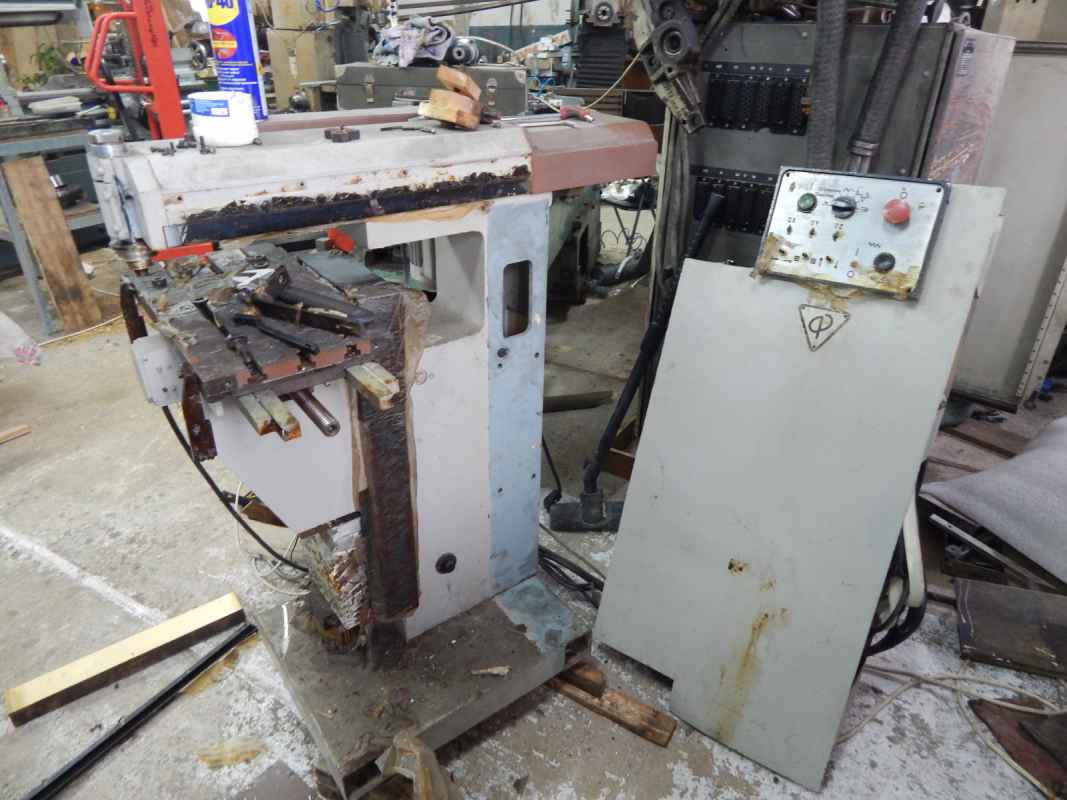

В общем по чуть моется станок.
Вот убрал ржавчину с колонны. Снял все щитки буду шкурить и красить. Мое самое нелбюбимое дело :(

А вот направлялки и ШВП уже отмыты и перебраны.

1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

@alexandr_st+ Ролики проверю, вопрос в том как они их настраивали. Та часть которая поджимается была прижата винтами намертво. Значит настройка в 2 этапа. Вначале не зажимая сильно винты поставить каретку настроить прижимными. А потом снять каретку и поджать винты ?
