Листогиб

[Filosof 548]

, julio2203 написав:

мужики! подкиньте идею плиз.

хочу сделать листогиб, нужна матрица 45градусов, - покупать фирменную дорого, из чего можно сколхозить?

из двух уголков - думаю слабо будет

из двух прутков - как то не точно



лист гнуть 2мм максимум, ширина заготовки 70-100мм.

хочу в свою мастерскую для небольших поделок



пысы - может усп есть какоето или кто видел гдето продается бу

спс

В мене вже багато років з кутників зварена матриця. Нічого, працює. Гну нержу і 3, і 4мм. 3-ку один раз гнув на всі 500 мм довжини - 12т домкрат ледве потягнув.



[julio2203 32]

глянул видосик.... сделано монументально, красиво, во вкусом.... но не в обиду - гиб что в видео не оч понравился... хотел бы угол острее

[Filosof 548]

, julio2203 написав:

глянул видосик.... сделано монументально, красиво, во вкусом.... но не в обиду - гиб что в видео не оч понравился... хотел бы угол острее

Для того треба всього лиш матрицю вужче і глибше зробити.

Мені за весь час лише пару раз потрібні були кути десь під 30'. Накидував зверху ще по декілька кутників, і гнув.

Змінено 28 липня, 2023 користувачем Filosof

[Олек77 227]

, julio2203 написав:

мужики! подкиньте идею плиз.

хочу сделать листогиб, нужна матрица 45градусов, - покупать фирменную дорого, из чего можно сколхозить?

из двух уголков - думаю слабо будет

из двух прутков - как то не точно



лист гнуть 2мм максимум, ширина заготовки 70-100мм.

хочу в свою мастерскую для небольших поделок



пысы - может усп есть какоето или кто видел гдето продается бу

спс

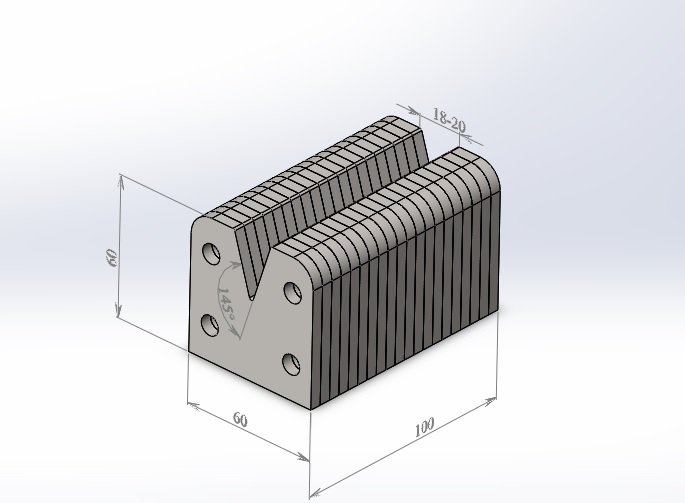

Я би на лазері врізав такий бутерброд з листа 5мм (бо його є багато, і такі кусманчики є куди тулити). І на шпильки.

Хоча з пуансоном проблема більша, бо ж він теж має бути гострий (десь 30 градусів), а навантаження на нього вище.

[Johny 3]

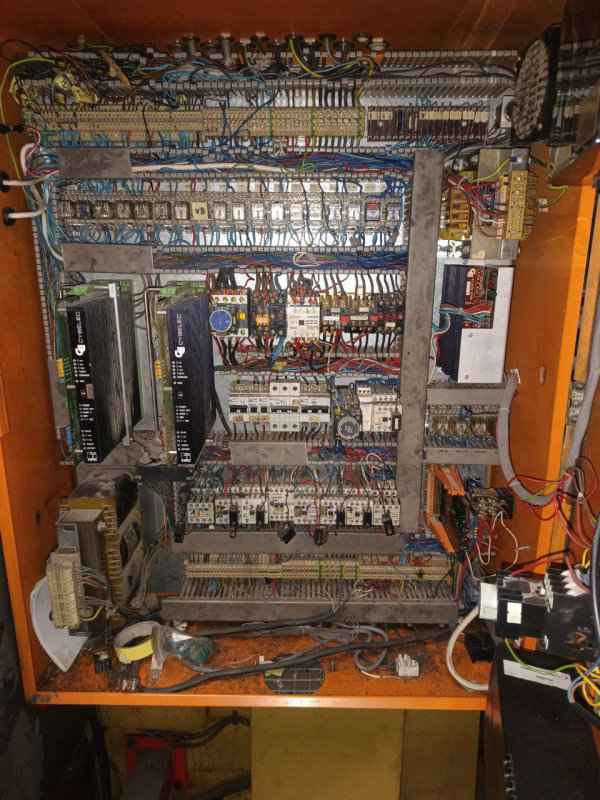

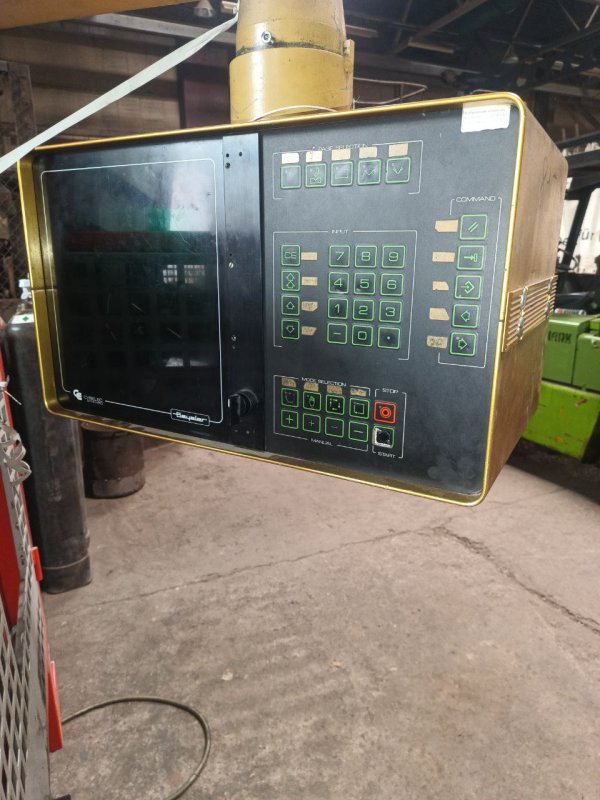

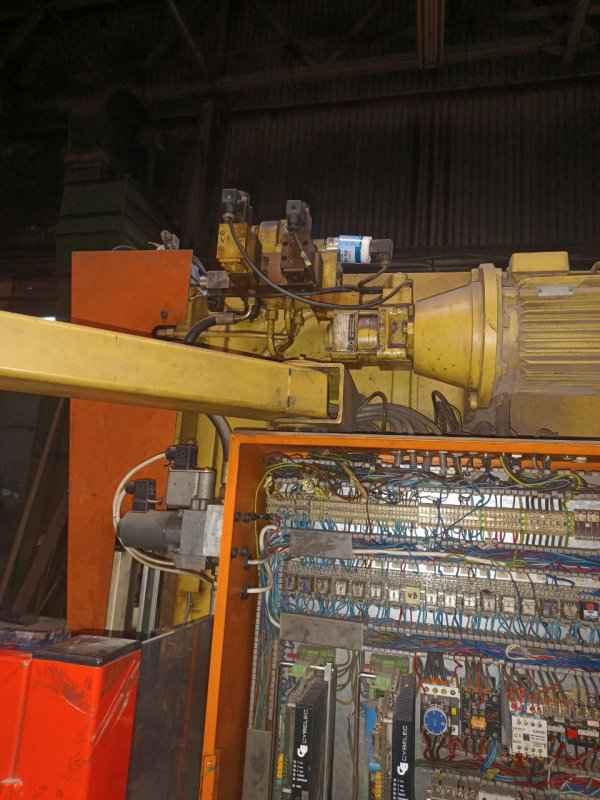

Доброго всім ! Хто займався модернізацією старих місків на листогині, чи відновлював, чи працює на таких ?

[Гаврилів Василь 454]

Я якось пробував розібратись у такому старому листогині зі старим контролером і безуспішно. Потрібно знати, що все точно працює і мати дуже добре документований мануал.

[Dmytro55 58]

Пробував якось, але не листогин.

Через пару днів дійшов до думки, що простіше поміняти всі реле, а перед тим оглянути їх панельки на предмет слідів нагріву. А ще у панельок може бути брак і ніжка реле може піти збоку, а не між пластинок.

[Johny 3]

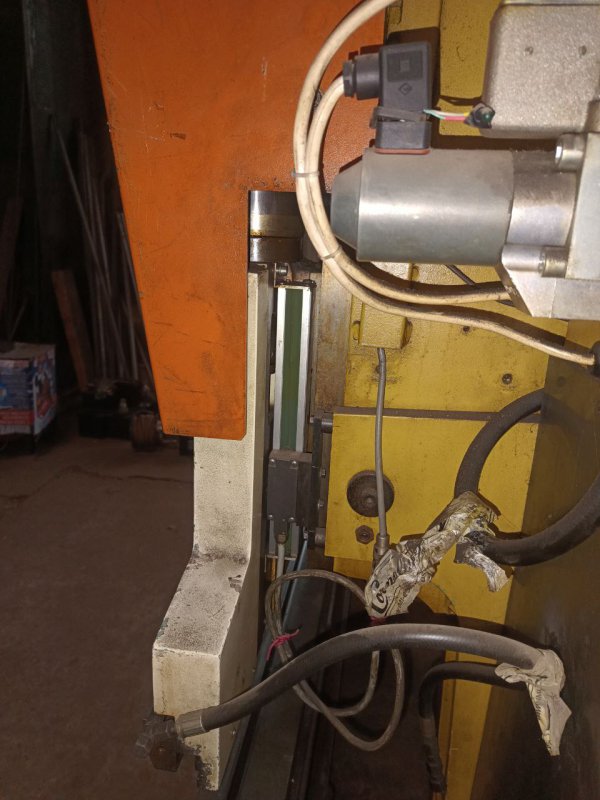

Порекомендуйте контроллер , так розумію ,що не всі підтримують лінійки.

Чи взагалі реально зхрестити цю гідравліку з новим контроллером ?

[Johny 3]

Чи хтось користується контролером TP10S ?

[Johny 3]

https://youtu.be/dUw_ZZ3-l6Q?si=Qq5Z2-8CeHbtyrbT Доброго дня! Сподобалось як реалізовано синхронізацію гідроциліндрів, там на кожен циліндр свій двигун та насос, які контролює прога завдяки лінійкам, незнаю які потрібні параметри серводвигуна і якою програмою то все можна контролювати ? Як правильно прорахувати, станок 50т
