Всім доброго
От і я вирішив переробляти свій 6720ф2 в чпу, буду потихеньку висвітлювати процес переходу з купи чавуну в станок.
Станок мені дістався в гарному стані тому механіка буде перероблятись по мінімуму, єдине привід шпинделя буде напряму щоб збільшити оберти до 4-5 тисяч, система змазки буде імпульсна.
Приводи шагові з енкодером 20 Нм, шагові бо будуть ставитись прямо на вал без редукторів і їхні параметри швидкості і моменту якраз мені підходять.
Голова буде приводитись в дію низьковольтним трифазним двигуном розігнаним до 10 тис обертів
В даний момент переробляю голову і міняю всі підшипники крім шпіндельного на нові скф, мені порадили два верхні радіальні поставити з зазором с3 шоб менше грілись, це хороша ідея чи я сильно втрачу в жорсткості шпінделя?




1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 години назад, alex_Z написав:

мені порадили два верхні радіальні поставити з зазором с3 шоб менше грілись

Повірте не вони гріються. Найбільше будуть грітись упорні. Для них 5тис обертів то вже край..... Ну і передній роликовий , але менше....

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, olkogr сказал:

Повірте не вони гріються. Найбільше будуть грітись упорні. Для них 5тис обертів то вже край..... Ну і передній роликовий , але менше....

Проблема в тому що підшипники вже куплені і треба вирішувати ставити їх чи купувати нові...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У мене передній починає грітися після 1400 об. Мабуть вірнішим буде міркувати про якусь систему охолодження, бо на 4-5 тисячах це буде актуальним для будь-яких підшипників.

Також є ще один варіант. Бачив в мережі - на штатну ВФГ закріплюють швидкісний охолоджуваний шпіндель.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 годин назад, alex_Z написав:

От і я вирішив переробляти свій 6720ф2 в чпу

Трохи не в тему, мене цікавить ваша мотивація здійснювати це перетворення. Взагалі, цікава цінність таких проектів. На крокових моторах система вийде недорогою, тому термін окупності у будь-якому разі буде незначним, але цікаво, чи є для цих проектів робота. У мене практика показала, що більшість часу станок стоїть без діла і для його завантаження треба мати налагоджену систему замовлень. Для системи замовлень треба мати проектантів з відповідним відділом, для забезпечення потоку потрібно брати широкий спектр задач, що автоматично приводить нас до неслабого станкопарту.

17 годин назад, alex_Z написав:

Голова буде приводитись в дію низьковольтним трифазним двигуном розігнаним до 10 тис обертів

Чи не простіше і правильніше взяти відповідний шпиндель з водяним охолодженням і приєднати через заводський фланець замість ВФГ? Згадайте "станочок для кума" від @aegis: у нього для високооборотистих задач на тому ж станочку кріпився окремий шпиндель. Ідея не нова і в промисловості: деякі верстати з заводу мають змінні фрезерні голови для різних задач.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 година назад, Саша написав:

У мене передній починає грітися після 1400 об

Значить він у вас перетягнутий. Без додаткового охолодження такий ролик без питань тримає 6 тис. Із зазором в 2-3 мікрони.

11 година назад, alex_Z написав:

куплені і треба вирішувати ставити

Ставте, з ними проблем не буде.

З приводу китайського шпинделя, на обертах 2-3 тис навіть 4квт шпиндель буде мати моменту нуль. Про жорсткість мовчу.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
56 минут назад, Гаврилів Василь сказал:

Трохи не в тему, мене цікавить ваша мотивація здійснювати це перетворення. Взагалі, цікава цінність таких проектів. На крокових моторах система вийде недорогою, тому термін окупності у будь-якому разі буде незначним, але цікаво, чи є для цих проектів робота. У мене практика показала, що більшість часу станок стоїть без діла і для його завантаження треба мати налагоджену систему замовлень. Для системи замовлень треба мати проектантів з відповідним відділом, для забезпечення потоку потрібно брати широкий спектр задач, що автоматично приводить нас до неслабого станкопарту.

Станок робиться для для власного задоволення...




58 минут назад, Гаврилів Василь сказал:

Чи не простіше і правильніше взяти відповідний шпиндель з водяним охолодженням і приєднати через заводський фланець замість ВФГ? Згадайте "станочок для кума" від @aegis: у нього для високооборотистих задач на тому ж станочку кріпився окремий шпиндель. Ідея не нова і в промисловості: деякі верстати з заводу мають змінні фрезерні голови для різних задач.

Шпіндель з зажимом інструменту і жорсткістю вфг 6720 буде коштувати як весь станок...
Високооборотистий китаєць буде кріпитись з боку, але то буде пізніше...


49 минут назад, olkogr сказал:

Ставте, з ними проблем не буде.

Дякую

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, olkogr сказал:

Без додаткового охолодження такий ролик без питань тримає 6 тис. Із зазором в 2-3 мікрони.

6 сомнительно, а вот 4 держит уверенно.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Який двигун буде крутити шпіндель?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

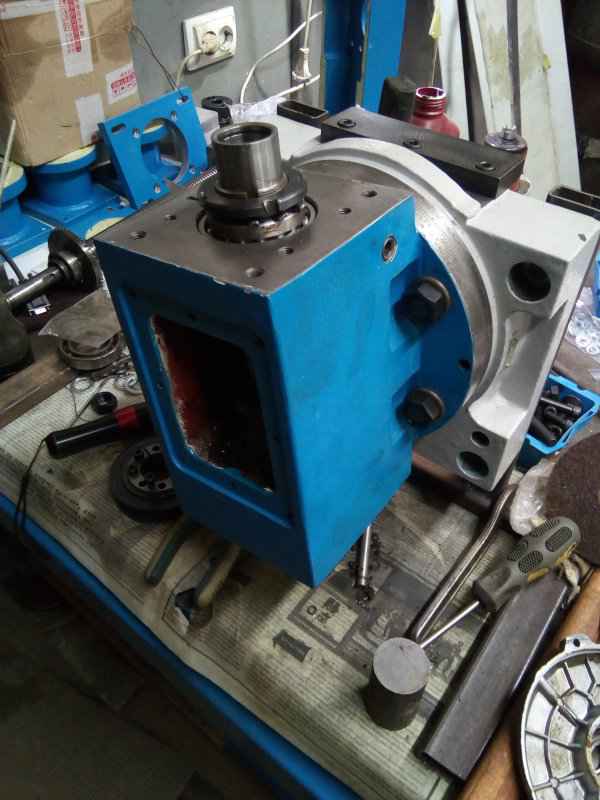

Продовжую зборку






Через латунний фітінг і паз масло від пітатєля має попадати на верхній підшипник і текти в низ аж до шпіндельного підшипника..









В 11.10.2020 в 15:10, Dimon сказал:

Який двигун буде крутити шпіндель?

Двигун від вібратора для бетону
