Савин

Хочу собрать/купить сверлильно-фрезерный станок. Нужен совет опытных форумчан

42 сообщения в этой теме

Всех приветствую. Очень нужен совет по поводу из каких частей собрать/какой купить сверлильно-фрезерный станок. Задачи такие - 80% работ - сверление печатных плат. Сверла 0.3-1мм на высоких оборотах. Т.е. нужны минимальные биения шпинделя и скорость от 10000. 15% - сверление дерева, пластика, металла. Сверла до 8мм. Для металла нужно что-бы поддерживал хороший момент на небольшой скорости. И 5% легкая фрезеровка пластика, дерева, алюминия (делать фигурные отверстия в алюминиевых корпусах до 2мм толщиной). Фрезеровки стали не будет совсем. Понимаю, что это три разных устройства - обычная сверлилка, высокоточная сверлилка и фрезерный станок. Но места очень мало дома, надо 3 в 1. И надо компактно, т.к. таскать постоянно что-то выше 50кг из кладовки на балкон тоже не вариант. Супер точности не нужно, делаю для себя. ЧПУ тоже не надо. Делать руками буду. Бюджет на все про все до 500 долл. В тему погрузился, но совершенно не понимаю из каких частей собрать. Дома сейчас есть только координатный стол китайский и дрель) Уже голова пухнет. Какие варианты вижу:

1. Купить китайский легкий фрезер. Есть до 50кг. Вроде он по всем параметрам подойдет - и для легкой фрезеровки и как сверлилка и обороты выставляются. И можно найти до 10000тыс оборотов с минимальными биениями. Минус  - сильно не входит в бюджет. Плюс дополнительно еще и цанги покупать (но зато обычные сверла тоже можно в цанговый патрон вставлять). Еще вижу возможную проблему найти цангу под сверло 0.3-0.5мм. Вариант ждать подходящий вариант на барахолке, но это можно 100 лет ждать

2. Купить проксоновскую стойку bfb 2000 с его родным шпинделем bfw 40/e и прикрутить туда координатный стол. В бюджет влезаю. Плюс в стой стойке посадочное 43мм. Можно обычную дрель поставить и делать тяжелую работу большими сверлами. Из потенциальных минусов - не совсем уверен, что жесткости стойки хватит для варианта делать фигурные отверстия в корпусах

3. Советский настольный фрезер на барахолке. Все хорошо, но он не подьемный. И есть вопросы по поводу высоких оборотов

4. Купить советскую стойку для дрели и тот же bfw 40/e. С жесткостью там все хорошо. Но нет микроподачи по Z. И не понятно, как сделать

5. Что-то вроде корвет-411. Но есть сообщения, что даже при легкой фрезеровке долго не живет



У кого какие мысли по этому поводу? Уже 3 месяца поиском занимаюсь

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как вариант Пантограф, модернизировать под себя.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 минут назад, маляр сказал:

Как вариант Пантограф, модернизировать под себя.

А о чем именно идет речь? Я просто не совсем в теме :) Я электроникой занимаюсь, в плане станков только разбираюсь в теме



А, увидел. Так он 250кг. Я его не подниму) А мне каждый день таскать надо будет на балкон

Изменено пользователем Савин
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, маляр сказал:

Как вариант Пантограф, модернизировать под себя.

Не подходіт кліенту по весу

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Савин сказал:

А мне каждый день таскать надо будет на балкон

За балкон я наверное не прочитал .

Пантограф конечно облегчить можно от лишнего, но если вам

5 минут назад, Савин сказал:

А мне каждый день таскать надо будет на балкон

Тогда китайский настольный или найти ( хорошее и не дорого + фрезер) не просто, востребован значит дорог.

Импорт искать но не в Украине,

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Возник вопросик к фрезеровке и точной сверловке какое поле необходимо?



А так лучше взять советский мелкий станок по типу 2Н106 или аналоги и поставить координатный столик. Вес у него конечно не маленький, но жесткость и точность на высоте. Хотя последнее в первую очередь будет зависеть от состояния



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, маляр сказал:

Тогда китайский настольный или найти

Новый сильно в бюджет не вписывается, к сожалению. А так ищу по барахолкам)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, Wolf сказал:

Возник вопросик к фрезеровке и точной сверловке какое поле необходимо?

Сверловка плат - до 15 на 15см. Панель корпуса до 20 на 20см

Цитата

Вес у него конечно не маленький

Это да. Только вчера смотрел. Плюс надо переделывать шпиндель под цанги. А я пока до этого дзена не созрел)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Савин сказал:

Всех приветствую. Очень нужен совет по поводу из каких частей собрать/какой купить сверлильно-фрезерный станок. Задачи такие - 80% работ - сверление печатных плат. Сверла 0.3-1мм на высоких оборотах. Т.е. нужны минимальные биения шпинделя и скорость от 10000. 15% - сверление дерева, пластика, металла. Сверла до 8мм. Для металла нужно что-бы поддерживал хороший момент на небольшой скорости. И 5% легкая фрезеровка пластика, дерева, алюминия (делать фигурные отверстия в алюминиевых корпусах до 2мм толщиной). Фрезеровки стали не будет совсем. Понимаю, что это три разных устройства - обычная сверлилка, высокоточная сверлилка и фрезерный станок. Но места очень мало дома, надо 3 в 1. И надо компактно, т.к. таскать постоянно что-то выше 50кг из кладовки на балкон тоже не вариант. Супер точности не нужно, делаю для себя. ЧПУ тоже не надо. Делать руками буду. Бюджет на все про все до 500 долл. В тему погрузился, но совершенно не понимаю из каких частей собрать. Дома сейчас есть только координатный стол китайский и дрель) Уже голова пухнет. Какие варианты вижу:

1. Купить китайский легкий фрезер. Есть до 50кг. Вроде он по всем параметрам подойдет - и для легкой фрезеровки и как сверлилка и обороты выставляются. И можно найти до 10000тыс оборотов с минимальными биениями. Минус  - сильно не входит в бюджет. Плюс дополнительно еще и цанги покупать (но зато обычные сверла тоже можно в цанговый патрон вставлять). Еще вижу возможную проблему найти цангу под сверло 0.3-0.5мм. Вариант ждать подходящий вариант на барахолке, но это можно 100 лет ждать

2. Купить проксоновскую стойку bfb 2000 с его родным шпинделем bfw 40/e и прикрутить туда координатный стол. В бюджет влезаю. Плюс в стой стойке посадочное 43мм. Можно обычную дрель поставить и делать тяжелую работу большими сверлами. Из потенциальных минусов - не совсем уверен, что жесткости стойки хватит для варианта делать фигурные отверстия в корпусах

3. Советский настольный фрезер на барахолке. Все хорошо, но он не подьемный. И есть вопросы по поводу высоких оборотов

4. Купить советскую стойку для дрели и тот же bfw 40/e. С жесткостью там все хорошо. Но нет микроподачи по Z. И не понятно, как сделать

5. Что-то вроде корвет-411. Но есть сообщения, что даже при легкой фрезеровке долго не живет



У кого какие мысли по этому поводу? Уже 3 месяца поиском занимаюсь

какой бюджет?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минуты назад, Ganch_er сказал:

какой бюджет?

$500

4 минуты назад, Karmadon сказал:

Спасибо. Я думал изначально взять подобный шпиндель (без бп, у меня есть на 1.5квт) с диаметром 43мм er11 и поставить на проксоновскую стойку. Только меня в другом месте отговорили и сказали, что он не для фрезеровки металла, а на низких оборотах не годится для сверления, будет момент никакой

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Це посилання для прикладу.

Якщо треба такі великі оберти, то шукати в цьому напрямку.

Там є, з чого обрати.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А такой еще вопрос. Есть ли что-то подобное стойке проксона bfb 2000 с посадочным 43мм и тонкой подачей по Z, но с большей жесткостью? Ну и что бы весило до 40кг

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так это чпу. У меня другие задачи

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 часов назад, Савин сказал:

Так это чпу. У меня другие задачи

шуруповерт или отвертка?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Одно из видео нс 12 как фрезерный на странице 9

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
14 часа назад, Савин сказал:

Очень нужен совет по поводу из каких частей собрать/какой купить сверлильно-фрезерный станок. Задачи такие - 80% работ - сверление печатных плат. Сверла 0.3-1мм на высоких оборотах. Т.е. нужны минимальные биения шпинделя и скорость от 10000. 15% - сверление дерева, пластика, металла. Сверла до 8мм. Для металла нужно что-бы поддерживал хороший момент на небольшой скорости. И 5% легкая фрезеровка пластика, дерева, алюминия (делать фигурные отверстия в алюминиевых корпусах до 2мм толщиной). Фрезеровки стали не будет совсем.

На 95% совпадает с моими задачами. По собственному опыту - берите сразу ЧПУ для печатных плат и легкой фрезеровки и стойку для дрели (плюс саму дрель) для сверления. Стойку лучше брать старую советскую, типа Kommunaras. Обратите внимание, чтобы посадка для дрели была под современные дрели - 43 мм, ну или можно и дрель взять старую советскую. Безударные дрели точнее.

.

Изменено пользователем disop
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всё одно - под мышку и тащить на балкон не выйдет

14 часа назад, Савин сказал:

А мне каждый день таскать надо будет на балкон



Нужно вам пересмотреть рабочее место ,чтоб не тягать станок - или толка не будет.

Вам решать конечно.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Хз канєшна", но той же проксон не підійде? порядка 9-10кгрн?

Я, ось теж на нього дивлюся, саме для дуже епізодичних(хобійних) робіт по кольоровим металам та пластику.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ан, ні.

Перечитав, хода не вистачає автору.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2н106п. Не 40 кг, его не потаскаешь. Кил 50, будет. Но даёт до 9тысяч оборотов. Штатный патрон до 6 мм.

А вообще надо паспорт посмотреть, сколько весит. В полной комплектации найти ,наверное, не просто. Там мотор на 380. Потратиться на частотник, или шкивы штатные, два комплекта шкивов.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пытаетесь впихнуть невпихиваемое в одну единицу оборудования-

мне так кажется.

Фрезерую(если это можно назвать фрезеровкой, а не издевательством над процессом) на своём стареньком JDP-8L,

причём обороты втыкаю даже не всегда максимальные (2650).

Дерево твёрдых пород, рог, текстолит, ещё режу иногда алмазным диском.Подача вручную.

Один раз, когда пробовал, сфрезеровал ребра на половине высокой гайки М16- фото не нашёл.

Станок лёгкий, массу не помню- можно найти в интернете.

Сверло 0,3мм конечно не вставишь- патрон на13мм.

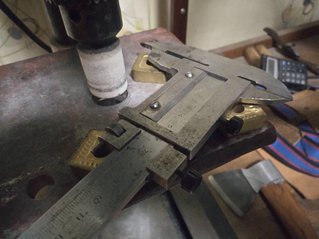

Ни к чему не призываю,- просто покажу, остались несколько фото:
