Hizon

Саморобна циркулярка

71 сообщение в этой теме

Доброго дня. От вирішив зробити циркулярку. І в хазяйстві є такий двигун :

Вал на 19 мм . Бірка відсутня. Хто що думає по квт? Обороти 900 об. Хв . Планую збільшувати на шківах. Вал купляється. Звичайно тут підійщов б краще більший двигун але робимо з того що є. По функціоналу лише підйом опускання. Хто що скаже за такий двигун?






0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минуты назад, Hizon сказал:

Вал на 19 мм . Бірка відсутня. Хто що думає по квт? Обороти 900 об. Хв

Скорее всего зарубежный аналог http://electronpo.ru/dvigatel_air71b АИР71В6  -- 0.55\1000. Очень слаб для циркулярки

2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 минуты назад, Hizon сказал:

По функціоналу лише підйом опускання

Это как?

9 минут назад, andrey_drabchuck сказал:

АИР71В6

А если 71А то 0.37

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 минут назад, Stebium1 сказал:

Это как?

наверное как то так. но я видел ещё более хардкорный вариант. чувак пилу просто на вал двигателя надел. сад движок закрепил к доске (движок вроде фланцевый был). а доску на оси приделал под обычный кухонный стол. дешего и сердито :)

Скрытый текст





17 минут назад, Stebium1 сказал:

А если 71А то 0.37

и то верно



@Hizon что пилить-то собрались? если ещё и вал нужно покупать, то может лучше сразу паркетку купить и пойти по стопам Маттиаса?

Скрытый текст



Или вариант покруче. У Космаса ещё и наклон на полукольцах сделан :)

Скрытый текст





0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

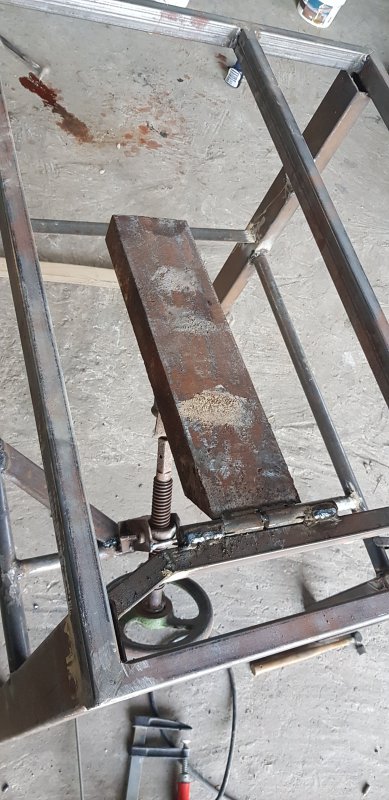

Двигун 3 фази. Пробував зупинити його 8а допомогою палки ледь вдається. З паркеткою не хочу. Хочу як колись доб залізно і добротно.





0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ставав за швелер нічого не гне і не вібрує. 70 кг.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Hizon пилу какого диаметра  планируется приводить этим мотором?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Було  ""Сасоробна циркулярка""". Підправив назву.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 минут назад, Куляста Блискавка сказал:

Було  ""Сасоробна циркулярка""". Підправив назву.

Спасибі а то не міг змінити потом.

14 минуты назад, Иванович сказал:

@Hizon пилу какого диаметра  планируется приводить этим мотором?

До 300

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, Hizon сказал:

До 300

:D

Тихо по малу пятница на носу

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 минут назад, Hizon сказал:

Спасибі а то не міг змінити потом.

До 300

С таким слабым мотором это будет не распил а мучение,  для такой пилы  мотор нужен от 2 кВт мощности.

2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
38 минут назад, Stebium1 сказал:
42 минуты назад, Hizon сказал:

До 300

:D

Тихо по малу пятница на носу



Людина ж пише:



2 часа назад, Hizon сказал:

900 об. Хв . Планую збільшувати на шківах



Оберти будуть великі, піде як по маслу :)



А якщо без жартів, Иванович правий:



32 минуты назад, Иванович сказал:

С таким слабым мотором это будет не распил а мучение,  для такой пилы  мотор нужен от 2 кВт мощности.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 минут назад, Karmadon сказал:

Оберти будуть великі, піде як по маслу :)

По маслу пойдёт, тут спору нет, только из морозилки надо достать загодя.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на вид мотор 0.5 квт .когда поставите шкивы для увеличения оборотов то упадет до 300-200 ватт на что надеетесь .фанера в лучшем случае я себе 1.8 поставил 3т об .и такой станочек собрал



5

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Маю двигун 2 квт то його легче палкою зупинити аніж цей. Так це кустарний метод але все ж. Шукатиму щось інше. Чи може варто спробувати на перший час цей

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минуты назад, Hizon сказал:

Маю двигун 2 квт то його легче палкою зупинити аніж цей.



Шось у вас не так з тими моторами.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, Karmadon сказал:
18 минут назад, Hizon сказал:

Маю двигун 2 квт то його легче палкою зупинити аніж цей.



Шось у вас не так з тими моторами.

@Hizon Какие обороты на 2кВт? Какой диаметр вала? Как подключались?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
41 минуту назад, ssf сказал:

на вид мотор 0.5 квт .когда поставите шкивы для увеличения оборотов то упадет до 300-200 ватт

Мощность никуда не упадет. Упадет крутящий момент

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
, Hizon написав:

Чи може варто спробувати на перший час цей

Ось така конструкція, двигун 2.8-3кВт ввімкнений в мережу 220В через конденсатори. Диск 300мм. Брус товще 50мм вже треба пиляти обережно, відчувається, що запасу потужності немає. Загалом, брус до 80мм пиляю.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Двишун підключається на 360v

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Hizon сказал:

Двишун підключається на 360v

Напевно ви мали на увазі 380?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Hizon это хорошо. но по габариту мотора на фотографиях всё равно получается маленькая мощность, тем более, что 1000 об в этом двигателе. с таким габаритом не будет там больше 0,75 квт. А этого мало для диска 300 мм.
вы точно знаете, что второй движок на 2 квт?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#246982 Опубликовано: (изменено)

что хочу сказать в этой теме

делал самодельную циркулярку лет 10 незад

мотор тоже 900 об

на шкивах поднял обороты до 3000 тысяч

диск был 220 *1.2 (коробка осталась)

чтоб нормально распускать дуб 60  двигатель был 3 кв (старого образца- чугун вес кг 60)

все остальное  просто баловство (вплоть до остановки в процессе распила)  - подбирал переделывал  и тд

если доска сырая то и 60ку не распустите

а так работало потом переросла в фуганок циркулярку потом продал

главное это достать наш отечественный двигатель - старого образца- вес - инерция

все что есть сейчас и рядом не стояли

диаметр вала был не 19мм  - а 30 и выше - покупал движек со шкивом  на ремень  профиль б



Изменено пользователем Viktor_KVS
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Може хто має вал на пролажу для циркулярки . Посалка 32. Куплю!

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
28 минут назад, Hizon сказал:

Може хто має вал на пролажу для циркулярки . Посалка 32. Куплю!

На лохе много валов. Сам там себе покупал. Диапазон цен 400-1000. С фуганком 700-1300. И новые и старые есть. Под любой запрос
