Самодельная ТВЧ

49 сообщений в этой теме

Как бы открою новую тему для затравки так сказать. :) Смастерил давненько я себе ради развлечения ТВЧ.



Мощность примерно 1.5кВт. Периодически пользуюсь для небольших заготовок (пайка, закалка и т.п.) Но приостыл к этому делу и так и валяется в виде набора деталей с кучей проводов. Как бы это не мешает работе да и хрен бы с ним. :) Всё никак руки не доходят собрать всё в коробочку красивую. Подготовил детали на более мощную ТВЧ, но... но приостыл и так и валяется.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зря остыли, хорошая штука!

Как-то мы с товарищем тоже делали нечто подобное, но ватт на 600-700.

Поигрались, нагрели молоток, взорвали выходные транзисторы и на этом все закончилось... :-)

А схемку взглянуть можно?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А не продается ли такая штуковина? В электрике не очень, да и не нравится с проводами возиться. А вот готовую  по назначению использовать есть необходимость.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да там простая схема. Генератор управляемый напряжением с обратной связью. По силе полумост. Это не последний вариант:
http://savepic.org/166734m.htm


Где то я выкладывал последний вариант там http://induction.listbb.ru/viewtopic.php?f=11&t=24


там целая эпопея была с этими ТВЧ. В последствии переросло в отдельный форум. Можно почитать, кому интересно. В последнем варианте я разделил силовую часть согласующим трансформатором (выкинул один контур конденсатор+индуктивность) и генератором управляю в ручную переменным резистором дабы ГУН работает в таких режимах стабильно. За долгие годы в грязи и влажности без коробки не сгорело не одного транзистора.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, imsoma сказал:

А не продается ли такая штуковина? В электрике не очень, да и не нравится с проводами возиться. А вот готовую  по назначению использовать есть необходимость.

Попробуйте спросить там http://induction.listbb.ru/viewforum.php?f=14&sid=f2ff79a34c02c5fd377e225e4f7f67f1

Я на продажу не делал никогда... так. для себя, ради интереса.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

«ZVS-драйвер» (Zero Voltage Switching)  или  генератор  Ройера.

Схема проста и надежна если  взять необходимые детали  и  б/п  достаточной мощности,  правильно изготовить(конденсаторы пленочные  составные;  хороший теплоотвод; шина по питанию на соответствующий ток). Преимущество схемы еще и в том, что  она сама подстраивается в резонанс  на  любую индуктивность, т.е.  внося  заготовки  из разных металлов для нагрева,  схема меняет частоту работы для конкретного металла  без  каких либо  АПЧФ.

Для тех кто не хочет возиться, могут купить  готовый дивайс по этой схеме у китайцев.




P.S: для индукционки  ВВ обмотка на схеме не нужна.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Задался вопросом относительно ТВЧ и тут очень к стати тема.

Электроника не мой конек, хотя лет 10 тому назад, собрал примитивный металлоискатель.

Суть такова, ребята подскажите, стоит ли взять такой набор, как у него с долговечностью и работоспособностью, не игрушка ли на 1 раз? https://www.aliexpress.com/item/ZVS-Low-Voltage-Induction-Heating-Board-Module-Flyback-Driver-Heater-20A-1000W/32632963789.html?spm=2114.10010208.1000014.2.k8rNFG&scm=1007.13338.70306.000000000000000&pvid=6bb8b78e-7187-43c1-ad03-eabb774f5028&tpp=1

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нагреть 1-5 раз потом выключить и положить на полочку  на полгода работать будет, а также на ( али ) есть нормальные ТВЧ но цена в несколько раз больше.Этот нагреватель сделал на конкурс Польский школьник и схему выложил в польском журнале по радио пару год ранее, ну а сообразительные китайцы повторили.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Anatol для чого вторинна обмотка і розрядник?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, Vip сказал:

Нагреть 1-5 раз потом выключить и положить на полочку  на полгода работать будет, а также на ( али ) есть нормальные ТВЧ но цена в несколько раз больше.Этот нагреватель сделал на конкурс Польский школьник и схему выложил в польском журнале по радио пару год ранее, ну а сообразительные китайцы повторили.

Спасибо, все ясно, пусть китайци сами его пользуют.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
39 минут назад, hopscotch сказал:

обмотка і розрядник?

 Мабуть спочатку воно проєтувалось як трансформатор Тесли, або блок живлення якої-небудь рентгентрубки.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

тобто це просто потужний автогенератор?
А транзистори використовують просто як ключі, вони або відкриті, або закриті. Можна і на тиристорах зробити(у них допустима напруга більша)?

Изменено пользователем hopscotch
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, hopscotch сказал:

@Anatol для чого вторинна обмотка і розрядник?

Так я під схемою написав,  що ВВ обмотка для індукціонки не потрібна.





0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
54 минуты назад, hopscotch сказал:

тобто це просто потужний автогенератор?
А транзистори використовують просто як ключі, вони або відкриті, або закриті. Можна і на тиристорах зробити(у них допустима напруга більша)?



Замучитесь в цій схемі тірістори закривати, і так, гранична частота доступних тірісторів однозначно не для ТВЧ, так трошки погріти - норм, але для повноцінного використання під ТВЧ загартування чи плавку вони не годяться.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тиристоры там не будут работать, частота около 170 кГц. А в чем проблема купить транзисторы,  я бы  в параллель по два штуки для надежности поставил бы.

Вот  по такой схеме работает:

ZVS

Изменено пользователем Anatol
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

  на лампе ГУ81М  дешево и сердито.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
43 минуты назад, Александр Данилкив сказал:

на лампе ГУ81М

  З величезною анодною напругою , і  червоним анодом при найменшому виходу з резонансу . Бачив робочі схеми ( напівмост або мост) на IGBT транзисторах і звичайній TL494  а краще .UC3825 з поцикловим токовим захистом.

Изменено пользователем Куляста Блискавка
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приємно бачити Завсігдатаїв :D

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

komrad.isaev, приветствую. Как успехи?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую Jab,

Хотелось бы лучше :-)
Мотаемся как перекати поле туды-сюды....пытаюсь переехать и вытащить на большую землю машину непрерывого литья и обосноваться во Львове, таки переезжать очень накладно.....при этом все станки с ЧПУ и пресс на 100 тн - приходится просто бросать....
Сейчас ваяю на заказ вакуумную плавильную печь в Киеве, размер вакуумной камеры D1400 мм, L1600 мм, 50 кВт, будет использоваться в технологической цепочке по выращиванию кристаллов.
В настоящее время приехали домой, выполнить кое какие фрезерные работы на ЧПУ.....

Вот в принципе и все новости.....может все таки к лету окончательно вырвусь из Резервации :-)

Молодцы, что создали этот сайт!



Стал посматривать в сторону плазмохимических реакторов.... довольно интересная тема -- плазма


Изменено пользователем komrad.isaev
1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можна бородату тему підняти?

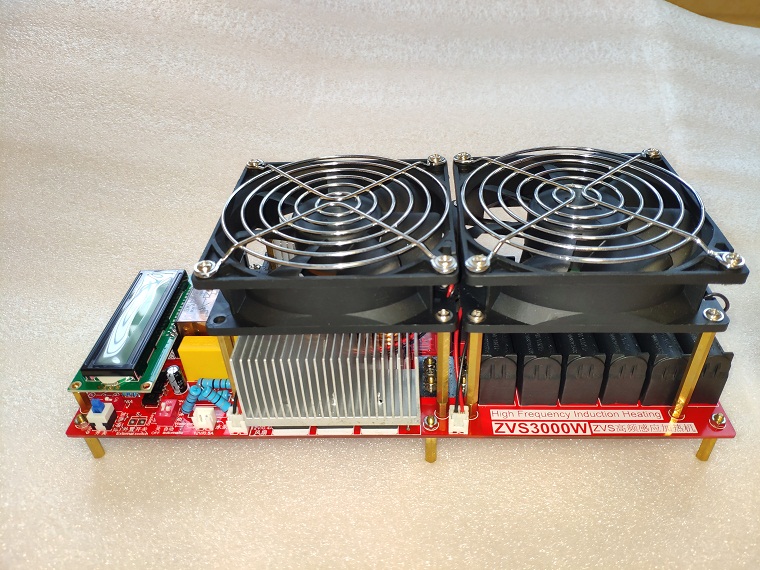

Купив ZVS нагрівач китайський на 3 кВт


Хочу ним гріти сталь для гартування.Почав жарити, розігрівається до 700-720 градусів по некаліброваному пірометру, колір деталі телефон передав непогано. Clipboard02.jpg

І далі ніяк, споживаний струм падає. Вичитав в інтернетах, що десь там знаходиться точка Кюрі, але це мені нічого не дало. Думав що треба індуктор менший, але тонкий пруток гріється так само, струм падає практично до холостого після досягнення температури. Мідна трубка, запхана в індуктор взагалі дуже слабо підігрівається.

Забавка із переключателями не допомогла.  Я звичайно постараюсь витягнути правду з продавця, тільки б він англійську розумів.

Може його ще настоювати треба? І чи можливо це? Допоможіть порадою, чи настройкою. Гартувати хочу

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

точка Кюри это точка когда меняются Эл. Характеристики материала. Просто данная установка с рабочими настройками перестает воздействовать на металл.



Вообще, сейчас на Ютубе есть кино как человек делает твч из простого китайского сварочного инвертора. Вполне доступно и понятно. А главное на коленке.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

мені колись попались схеми Кухтецкого , сподобалися , там був варіант з цапч . і наче  він рухався в напрямку  складання  потужності  окремих інверторів . його схеми робочі , і детально описані що ,куди і як



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Наливайко сказал:

Можна бородату тему підняти?

Купив ZVS нагрівач китайський на 3 кВт


Хочу ним гріти сталь для гартування.Почав жарити, розігрівається до 700-720 градусів по некаліброваному пірометру, колір деталі телефон передав непогано. Clipboard02.jpg

І далі ніяк, споживаний струм падає. Вичитав в інтернетах, що десь там знаходиться точка Кюрі, але це мені нічого не дало. Думав що треба індуктор менший, але тонкий пруток гріється так само, струм падає практично до холостого після досягнення температури. Мідна трубка, запхана в індуктор взагалі дуже слабо підігрівається.

Забавка із переключателями не допомогла.  Я звичайно постараюсь витягнути правду з продавця, тільки б він англійську розумів.

Може його ще настоювати треба? І чи можливо це? Допоможіть порадою, чи настройкою. Гартувати хочу

https://induction.listbb.ru/viewtopic.php?f=17&t=493 якраз ваш випадок
