Точило ИЭ-9701 или же по народному Чебурашка

38 posts in this topic

Точило  ИЭ-9701 производства СССР.

Довольно хорошее точило. Самое мощное из них выпускалось на 520 Ватт.

Вот немного фото.Электроточило ИЭ-9701  _005.jpg







Электроточило ИЭ-9701  _022.jpg

Электроточило ИЭ-9701  _024.jpg

Электроточило ИЭ-9701  _025.jpg

Электроточило ИЭ-9701  _034.jpg

Электроточило ИЭ-9701  _045.jpg

1

Share this post


Link to post
Share on other sites

Добавлю шильдик. Я его перенёс на заднюю часть станка. Он изначальна спереди всю красоту ушастого портил.



Электроточило ИЭ-9701  _037.jpg

0

Share this post


Link to post
Share on other sites

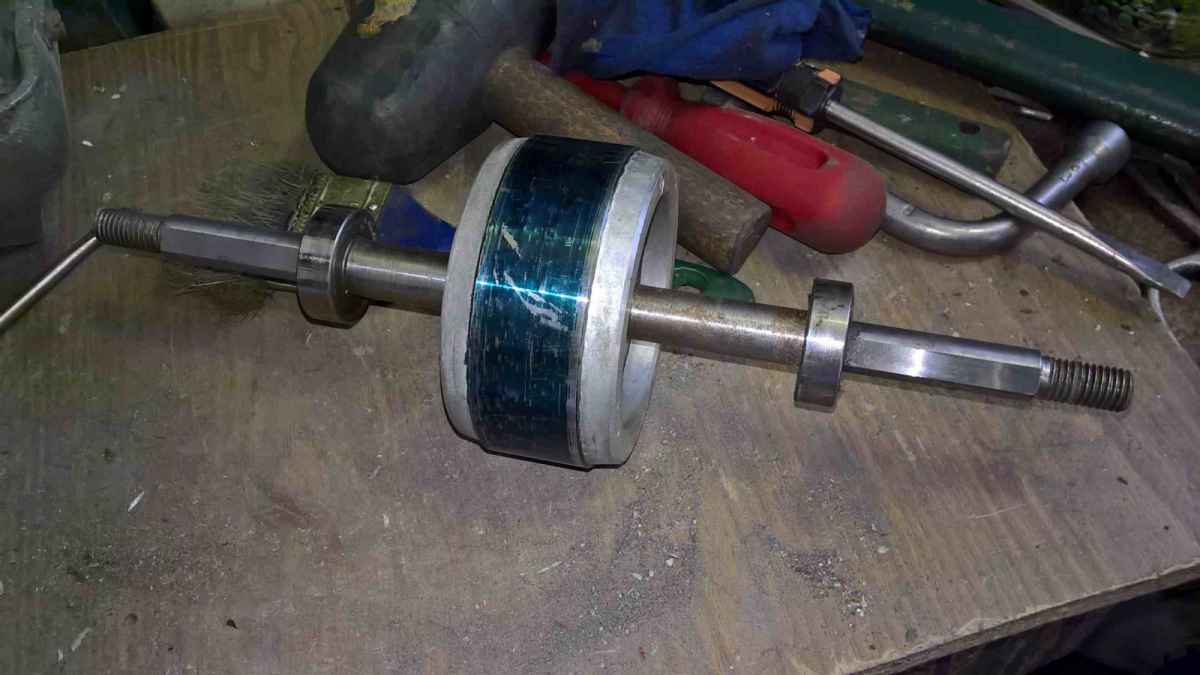

Что внутри. Обмотка настоящая медь.

Электроточило ИЭ 9701  _018.jpg

Электроточило ИЭ 9701  _019.jpg

Электроточило ИЭ 9701  _022.jpg

Электроточило ИЭ 9701  _025.jpg

0

Share this post


Link to post
Share on other sites

Вітаю!

Цікавлюсь даним точилом і мене цікавить кілька питань: скажіть будь ласка,  який виліт круга відносно двигуна? Чи можливо заточити довгу деталь без правки профіля на певний кут, щоб не впиратись у двигун?

Дякую!

0

Share this post


Link to post
Share on other sites

Защиту снять, круг на 200 и без проблем (стандартный кажись на 175мм), диаметр кожуха мотора - 160 мм. У меня такой же помощник-чебурашка

0

Share this post


Link to post
Share on other sites

Сам по собі станок хороший. По виліту незгадаю та і розміри не знімав. Там десь від двигуна до камня чотирі пальця. Десь так. Довгі заготовки на н'му це проблематично. Китайці в цому плані будуть краще.

Ось відео по ссилці.



1

Share this post


Link to post
Share on other sites
11 час назад, TVT сказал:

Китайці в цому плані будуть краще.

Краще - не спорю, але вони довго не працюють бо гріються, легко задавлюються

0

Share this post


Link to post
Share on other sites

Очень хорошо восстановлено точило. Отличный результат!

0

Share this post


Link to post
Share on other sites

Есть у меня такой и я им практически не пользуюсь. Обороты низкие на нем, все круги в пыль уходят очень быстро. Есть другой на 3000 об/мин - там те же круги ходят очень долго.

0

Share this post


Link to post
Share on other sites
1 час назад, Max сказал:

Обороты низкие на нем

Да вроде движок трехтысячник на этом аппарате?

0

Share this post


Link to post
Share on other sites

табличка выше. 2600 оборотов.

0

Share this post


Link to post
Share on other sites
48 минут назад, Дядя Уєф сказал:

Да вроде движок трехтысячник на этом аппарате?

Надо на своем табличку глянуть. По ощущениям обороты заметно ниже. Ну и одним и тем же кругом один и тот же резец я на таком точиле вообще не могу заточить (облако пыли, гора абразива снизу, забитый нос), а на другом точится на ура и при этом круг ну очень долго живёт.

0

Share this post


Link to post
Share on other sites
2 часа назад, Дядя Уєф сказал:

Да вроде движок трехтысячник на этом аппарате?

У меня с виду точно такое но оборотов 1500 и по мощности уступает примерно 240 вт жаль табличка забита точную марку не знаю

0

Share this post


Link to post
Share on other sites
2 минуты назад, saks72 сказал:

жаль табличка забита точную марку не знаю

это точило называется "Эней",низкооборотистое.Для железной щетки самое то.Мощи правда маловато.

0

Share this post


Link to post
Share on other sites
4 часа назад, Дядя Уєф сказал:

Да вроде движок трехтысячник на этом аппарате?

Не на всех, у меня 500Вт но явно не более 1500об. На шильде не видно, но Вы же понимаете что чуствуешь.

0

Share this post


Link to post
Share on other sites

Эти точила были ещё и на 1500 оборотов.

Низкооборотных таких много при Союзе в обувных мастерских стояло.

Мощность также в половину меньше.



0

Share this post


Link to post
Share on other sites

Хорошо восстановлено9_9 У меня такой же чебуратор.



0

Share this post


Link to post
Share on other sites

Шановні, трохи не по темі.



А як вам таке точило у якості вібродвигуна ?!

Витримає навантаження ?!

0

Share this post


Link to post
Share on other sites

#187389 Posted (edited)

Що там з підшипниками, діаметром осі, матеріалом корпусу та кріпленням до основи - витримає навантаження ?.......

Edited by dex15
0

Share this post


Link to post
Share on other sites
В 12.07.2019 в 09:41, dex15 сказал:

Що там з підшипниками, діаметром осі, матеріалом корпусу та кріпленням до основи - витримає навантаження ?.......

Яке у вас точило? Який діаметр осі?

Може обміняємось на двигун, який краще підходить під вібро...

0

Share this post


Link to post
Share on other sites

В качестве вибро не проживет оно долго,не тот конструктив. Сменяйте или продайте и купите более подходящий.

0

Share this post


Link to post
Share on other sites
6 часов назад, TDK сказал:

який краще підходить під вібро...



5 часов назад, Cracker сказал:

,не тот конструктив.



У мене лише матеріал корпусу викликає сумніви.

Був би там чугун, то усе було би гаразд.



Китайці просять за подібне - з незрозумілим що знаходиться усередині - 2350 грн.

Як на мене, то це забагато.

https://ru.aliexpress.com/item/32966562572.html?spm=a2g0s.8937460.0.0.58072e0eOyiDDW



***



Подібного точило у мене не має.

Але за 1000-1200 грн я би знайшов .



***

0

Share this post


Link to post
Share on other sites

Доброго  дня,  шановна  громадо !   Маю  свого  такого   чебурашку,  колись  підвернувся  за  недорого.  Та  одна  проблема,  що  немає  на  ньому  ні  захисту,  ні  підручників.   Той   "товарищ",  який  мені  його  продав,  все  годував  мене  обіцянками,  що  знайде  ті  відсутні  деталі,  які  начеб-то  зняв  його  покійний  батько,  бо  заважали  поставити  більшого  діаметра  круги.  В  кінці - кінців  вердикт :  -  їх,  мабуть,  батько  здав  в  брухт.  Звертаюся  до  Вас,  шановні,  з  проханням :  -  може  в  кого  є  горіле  точило,  чи  є  окремо  захист  та  підручники,  які  вам  не  потрібні,  то  я  із  вдячністю  прийму  в  подарунок,  чи  за  невелику  винагороду.

0

Share this post


Link to post
Share on other sites
3 часа назад, инженер сказал:

Та  одна  проблема,  що  немає  на  ньому  ні  захисту,  ні  підручників.

Посмотрите в моей теме "Ремонт мастерской" как решил проблему подручников.

0

Share this post


Link to post
Share on other sites

изготовить тяжело?Тоже есть такое,энэй,низкооборотное,85 года,было с балансировочными секторами изначально,за жизнь один раз менялись подшипники,есть некая проблема с пусковой обмоткой,иногда надо крутонуть рукой.Так себе инструмент,слабоват,но помогает.Камни обдирочный и вулканит практически всегда живут на нем.И правый кожух с обеими подручниками сняты полностью,в его назначении мешают,но не выброшены,пригодятся,может быть.
